EXPERTISE NWS Laser · FIBRE MOPA

Régler l’impulsion,
pas seulement la puissance.

Un laser fibre MOPA (Master Oscillator Power Amplifier) sépare la formation de l’impulsion de son amplification. On peut donc choisir la durée d’impulsion, la cadence et l’énergie utile comme des réglages distincts — ce que le Q-switch fibre classique ne permet pas vraiment.

Voir les paramètres

LONGUEUR D’ONDE 1064 nm IMPULSION
RÉGLABLE

DÉFINITION

Deux étages,
un seul faisceau.

L’oscillateur maître (seed) produit une impulsion courte, de forme connue. L’amplificateur, une fibre dopée ytterbium pompée par diodes, monte l’énergie sans réécrire le profil temporel. Entre les deux, des isolateurs évitent qu’un retour de tête n’endommage le seed. À la sortie : 1064 nm, tête galvanométrique, lentille de champ. C’est cette séparation qui rend le MOPA utile en atelier, pas un slogan de « plus de puissance ».

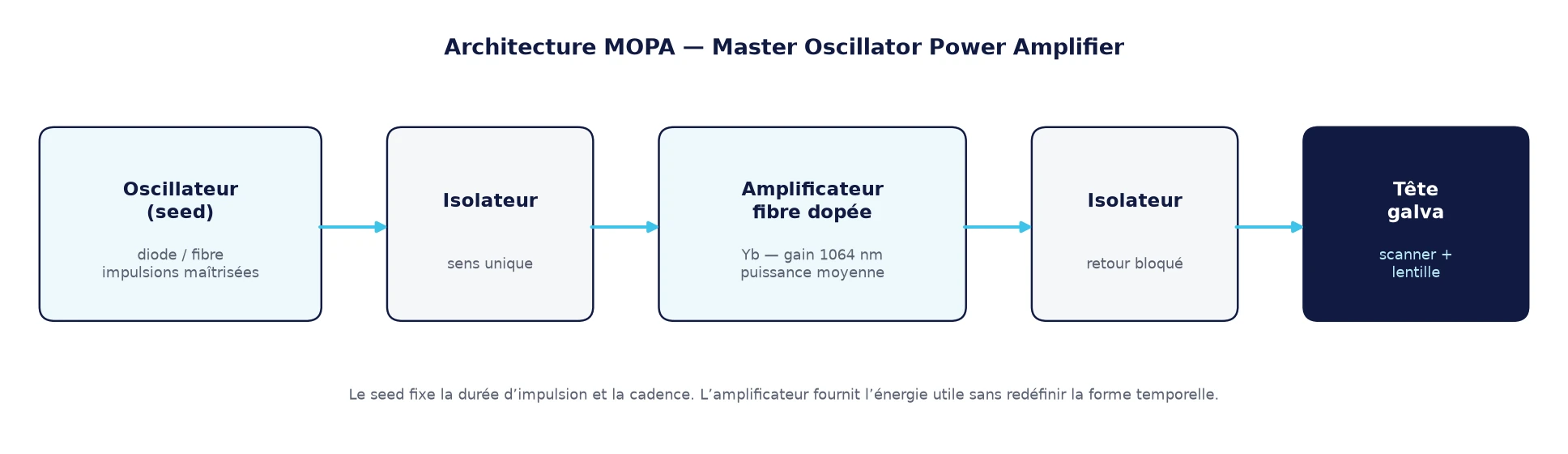

Schéma d’une source MOPA : oscillateur seed, isolateurs, amplificateur fibre dopée ytterbium, tête galvanométrique — Chaîne typique d’une source fibre MOPA de marquage. Le seed impose la durée ; l’amplificateur impose l’énergie moyenne.

POURQUOI LE MOPA

Le Q-switch lie
cadence et durée.

Sur une fibre Q-switch, la cavité et l’absorbeur saturable imposent une fenêtre de fonctionnement. Quand on monte la fréquence de répétition, l’impulsion s’allonge souvent et la puissance de crête chute. Le contraste sur plastique, le recuit d’acier ou un DataMatrix dense ne se règlent plus indépendamment.

Durée d’impulsion

Le seed autorise des impulsions de quelques nanosecondes à plusieurs centaines de ns, à cadence constante. On travaille le régime (ablation, fusion superficielle, recuit) sans changer de source. Cette fenêtre de réglage est étudiée pour le décapage et nettoyage laser comme pour le marquage.

Puissance de crête

À énergie d’impulsion donnée, raccourcir l’impulsion élève la crête. C’est ce qui ouvre le contraste sur certains plastiques et le marquage net des métaux sans gros apport thermique.

Cadence utile

On peut monter en kHz pour un DataMatrix ou une cadence ligne, tout en gardant une impulsion courte. Le Q-switch classique force souvent un compromis.

PARAMÈTRES UTILES

Ce que l’on règle
vraiment.

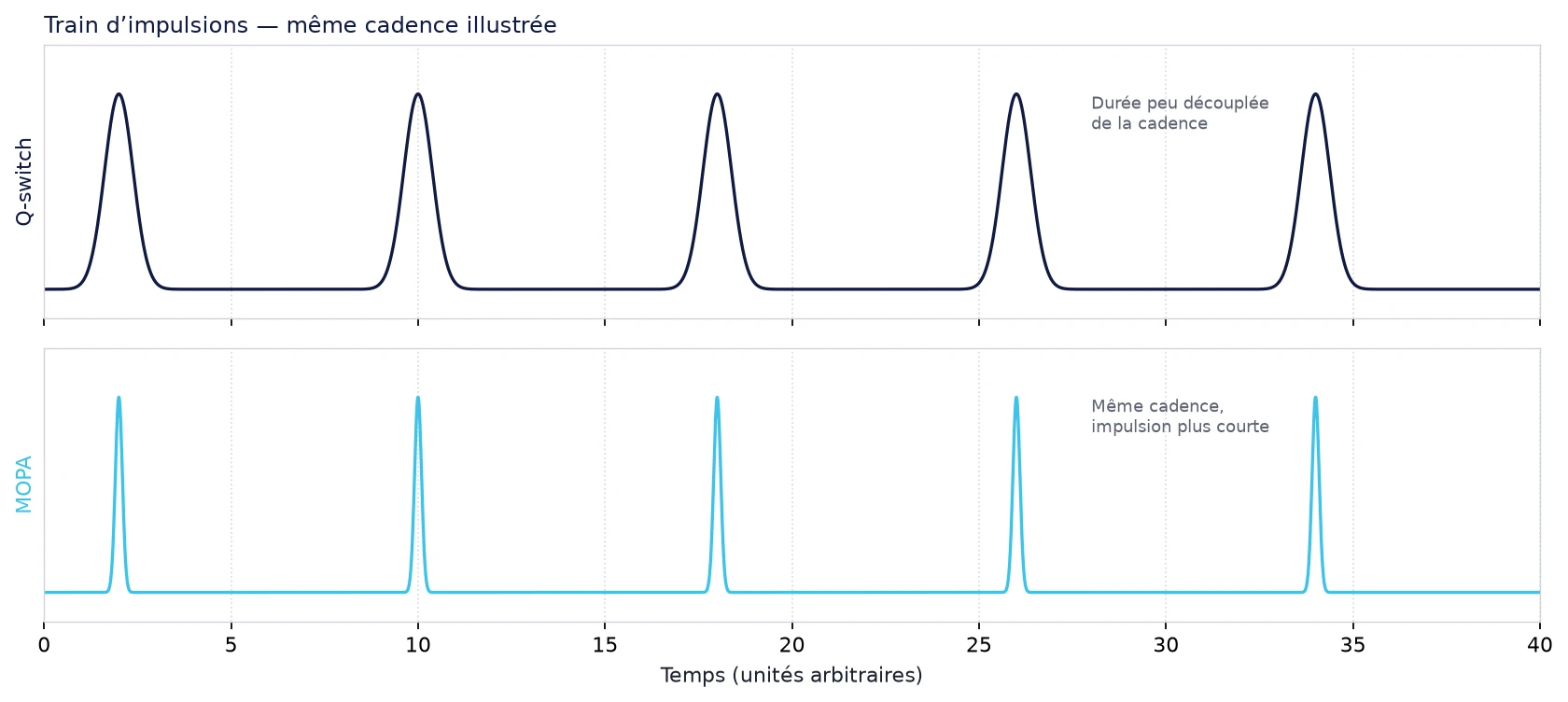

Comparaison de trains d’impulsions Q-switch et MOPA à même cadence, impulsions plus courtes en MOPA — Même intervalle entre impulsions : le MOPA peut rester plus étroit. Le Q-switch allonge souvent l’impulsion quand la fréquence monte.

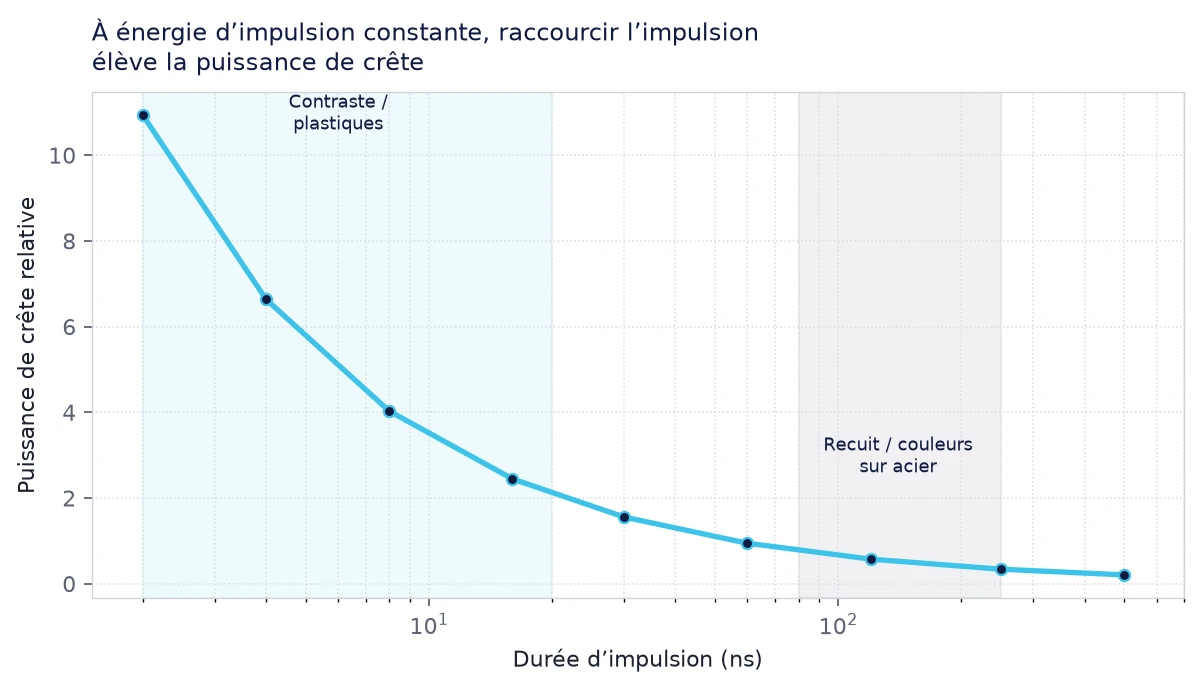

Courbe qualitative : puissance de crête relative en fonction de la durée d’impulsion, à énergie constante — À énergie d’impulsion constante, une durée plus courte augmente la crête. Les plages indiquées sont des ordres de grandeur d’atelier, pas une recette universelle.

GRANDEURS D’ATELIER

Quatre boutons,
pas une magie noire.

RéglageCe qu’il changeEffet typique sur pièce

Durée d’impulsionLargeur temporelle (ns)Ablation nette vs recuit / couleur

FréquenceImpulsions par secondeTemps de cycle, remplissage d’un code

Énergie / puissance moyenneDose déposéeProfondeur, vitesse, risque de brûlure

Vitesse de scan et hatchingRecouvrement des tracesHomogénéité, rugosité, lisibilité OCR

Les valeurs exactes se qualifient sur le couple matériau / état de surface. Un acier recuit n’a rien à voir avec un POM chargé, même à 1064 nm.

SUR LA PIÈCE

Ce que le MOPA
permet de viser.

Le 1064 nm reste un laser proche infrarouge : il chauffe, il couple bien sur la plupart des métaux, moins bien sur certains transparents. Le gain du MOPA, c’est la fenêtre de réglage, pas un miracle de longueur d’onde.

Métaux

Gravure, oxydation contrôlée, recuit. Sur inox, une impulsion plus longue et une cadence adaptée peuvent produire un contraste sombre ou des teintes d’interférence. Sur aluminium, on vise plutôt un contraste clair par modification de rugosité.

Plastiques techniques

Une crête élevée, impulsion courte, limite la fusion du polymère et favorise un noircissement ou un blanchiment selon additifs (noir de carbone, TiO₂). À valider sur grade réel : un ABS n’est pas un PEEK.

Traçabilité

DataMatrix, QR, numéros de série. La cadence haute aide à remplir une matrice dense sans allonger l’impulsion. La lecture (grade, contraste, module) se vérifie avec le même éclairage que l’atelier.

Marquage laser miniature sur ressort de tirette — Petit gabarit : le faisceau galva suit la pièce, pas l’inverse.

Composant électronique marqué au laser fibre — Composant : la dose se règle pour rester dans le boîtier, pas dans le silicium.

REPÈRES DE CHOIX

MOPA, Q-switch
ou UV.

Point de lectureFibre Q-switchFibre MOPAUV 355 nm

Longueur d’onde1064 nm1064 nm355 nm

Durée d’impulsionPeu réglableRéglable, nsTrès courte, régime froid

Couplage métauxBonBon, plus de régimesUtile si la couche compte

Plastiques / verreLimité, selon additifsMeilleur contraste si crête élevéeSouvent le bon réflexe

Revêtements (anodisation, PVD)Risque d’endommager la coucheÀ qualifier, rarement le premier choixTerrain du laser UV

Pour élargir la comparaison à la fibre standard, à l’UV et au CO₂, consultez le guide de choix d’une source laser selon la pièce et le résultat.

MACHINES NWS LASER

Où loger
cette source.

INTÉGRABLE

IK-SERIES MOPA

Source fibre MOPA dans un boîtier tout-en-un, 24 Vcc, platine 8 trous M6. Pour une cellule, un robot ou une ligne : le laser s’embarque, le PC n’est pas obligatoire en production.

Voir la fiche IK-SERIES

STATION DE MARQUAGE

IK-BOX

Enceinte de classe 1, porte électrique, tête galva sur axe Z, Smart Vision. La source MOPA y trouve un poste d’atelier quand la pièce vient à la machine, pas l’inverse.

Voir la fiche IK-BOX

QUESTIONS D’ATELIER

Avant d’acheter
une durée d’impulsion.

Le MOPA remplace-t-il un laser UV ?: Non. Le MOPA reste à 1064 nm. Sur anodisation, PVD, DLC, rhodiage ou plastiques très sensibles, le laser UV 355 nm reste le bon dossier. Le MOPA élargit la fibre, il ne change pas de physique d’absorption. Voir la méthode de qualification sur aluminium anodisé.
Quelle durée d’impulsion pour un inox ?: Il n’y a pas de valeur unique. Le recuit coloré demande souvent des impulsions plus longues et un hatching dense. Un contraste noir profond se cherche autrement. On part d’un essai sur le lot réel, pas d’une table publique. Comparer le recuit, le contraste de surface et la gravure sur inox.
Peut-on marquer un plastique chargé carbone ?: Souvent oui, avec une impulsion courte et une crête élevée, pour noircir sans trop fondre. Le grade, l’épaisseur et les retardateurs de flamme changent le résultat. Un échantillon du compound vaut mieux qu’une fiche matière générique.
Faut-il un PC en production ?: Sur IK-SERIES, jusqu’à 250 programmes tiennent en mémoire. Le PC sert à préparer les fichiers. En cadence, le laser tourne sur I/O, codeur ou automate.

ESSAI SUR PIÈCE

Envoyez le matériau,
on règle l’impulsion dessus.

Indiquez alliage ou compound, état de surface, code ou logo visé, cadence. NWS Laser propose un essai MOPA sur IK-SERIES ou IK-BOX plutôt qu’une promesse de catalogue.
