Marquage et gravure intégrables
IK-SERIES
Nos lasers intégrables de marquage et de gravure laser multi-matières.
Tout en 1 : alimentation 24 Vcc, automate et mémoire interne dans le même boîtier. Aucun coffret séparé.
- Tout en 1Alimentation 24 Vcc dans le boîtier
- 3 sourcesMOPA, UV ou CO₂ RF
- 250 programmesMémoire interne, fonctionnement sans PC
COMPACT
Tout en 1, sans coffret séparé.
Tous les composants essentiels sont dans le boîtier principal, alimentation 24 Vcc comprise. Aucun câblage complexe, aucun rack informatique.
INTÉGRABLE
Prêt à embarquer sur un robot.
Platine de fixation à 8 trous M6. La compacité réduit la charge sur le bras et laisse la liberté de mouvement pour le marquage.
AUTONOME
250 programmes en mémoire.
Le laser enregistre jusqu’à 250 programmes. Il fonctionne sans PC, y compris en version Inox 316 L pour l’agroalimentaire et la pharmacie.
INTÉGRATION
Le laser intégrable, tout en 1.
IK-SERIES offre des dimensions réduites tout en intégrant l’alimentation 24 Vcc dans le boîtier principal. L’installation est simplifiée, l’espace dans la machine est libéré.
Entièrement autonome, le laser enregistre jusqu’à 250 programmes pour un fonctionnement sans PC. C’est la solution pour améliorer l’efficacité des systèmes industriels, y compris en agroalimentaire ou en pharmacie avec la version Inox 316 L.

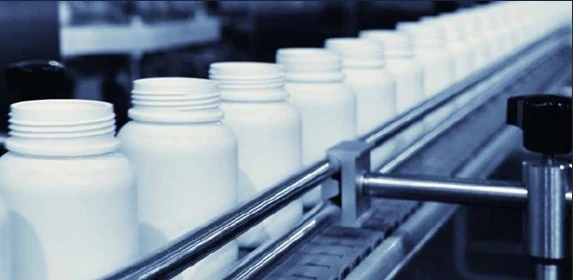

LIGNE
Marquage à la volée, sans ralentir la cadence.
Le laser peut être piloté par la vitesse du convoyeur. La cadence de marquage s’ajuste au déplacement des pièces, sans arrêt ni ralentissement de la chaîne.
Cette configuration convient aux lignes automatisées, par exemple l’agroalimentaire (packaging) ou la pharmacie (dispositifs médicaux), y compris sur produits longs ou continus.
TROIS SOURCES
Une architecture,
trois technologies.

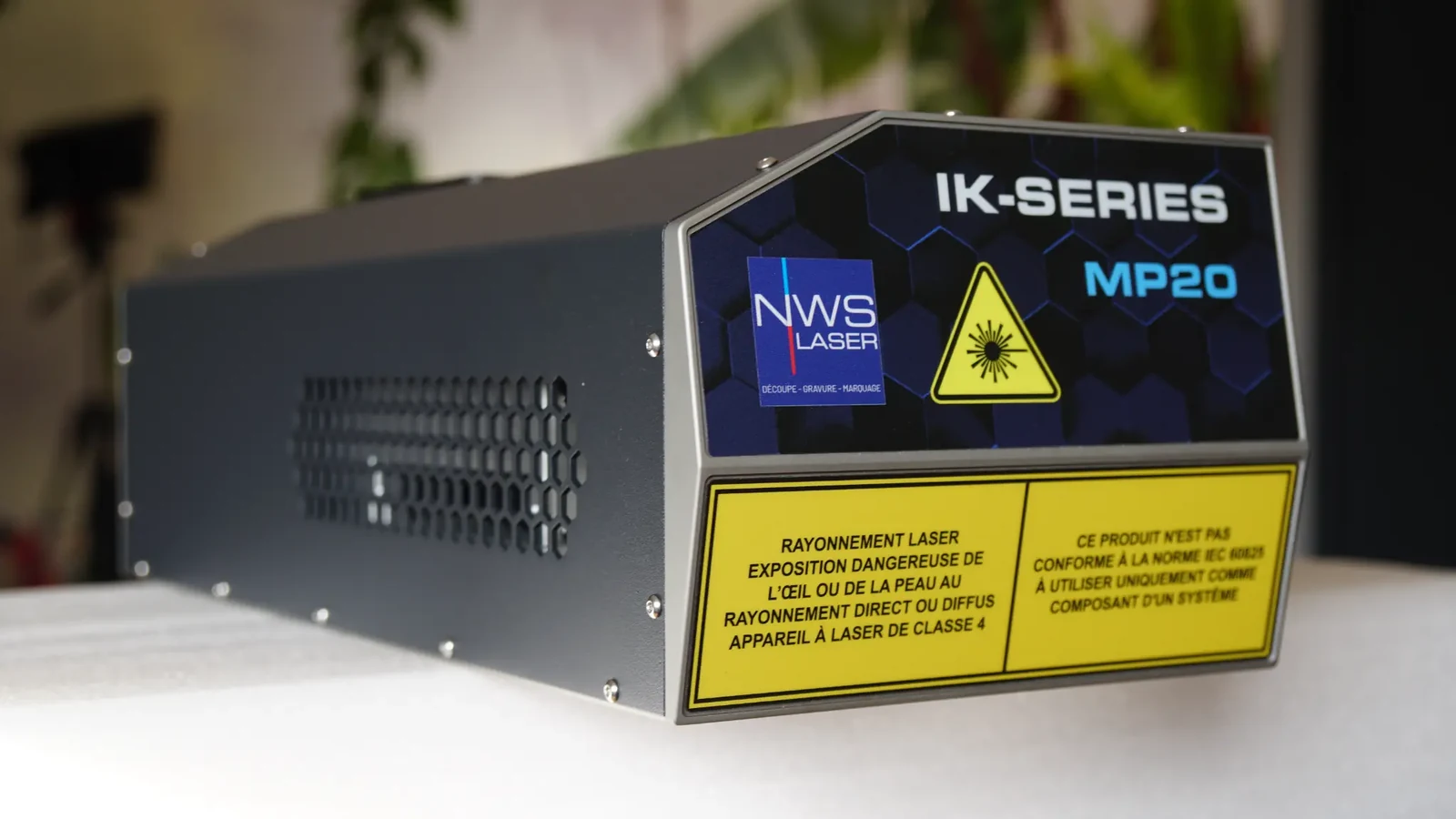

MOPA HYBRIDE
IK-SERIES MOPA
Fibre MOPA pour métaux, alliages, plastiques transparents et verre. Tête galvanométrique jusqu’à 8 m/s, logos et DataMatrix.
- Poids total < 6 kg
- 364 × 154 × 125 mm
- Platine 8 trous M6
UV 355 NM
IK-SERIES UV
Marquage à froid par photo-ablation. Spot 3 fois plus fin qu’en fibre. Métaux, plastiques, verre, cuir, emballages souples et stériles, bois.
- Poids total < 17 kg
- 608 × 161 × 173 mm
- Platine 8 trous M6
CO₂ RF
IK-SERIES CODUO
Longueur d’onde 10,6 µm. Bois, plexiglas, cuir, carton, caoutchouc et marquage du verre. Buse optionnelle pour certaines découpes.
- Poids total < 16 kg
- 608 × 161 × 173 mm
- Platine 8 trous M6
AUTOMATE ET AXES
Pilotage embarqué,
jusqu’à 3 axes.
| Fonction | Ce que gère IK-SERIES |
|---|---|
| Automate embarqué | Pilotable depuis le logiciel laser. Fonctions séquentielles sans automate externe. |
| Entrées / sorties | Numériques, analogiques, entrée codeur. Portes, voyants, filtration, alarmes. |
| Carte d’axe | Une carte en standard, jusqu’à deux cartes supplémentaires. Moteur pas à pas, axe linéaire ou rotatif. |
| SamLight | Les déplacements sont enregistrés dans chaque fichier pièce. Origine par capteur fin de course inductif. |
Exemples : mandrin rotatif pour pièces cylindriques, axe linéaire longitudinal pour les grandes longueurs, axe Z pour la mise au point.

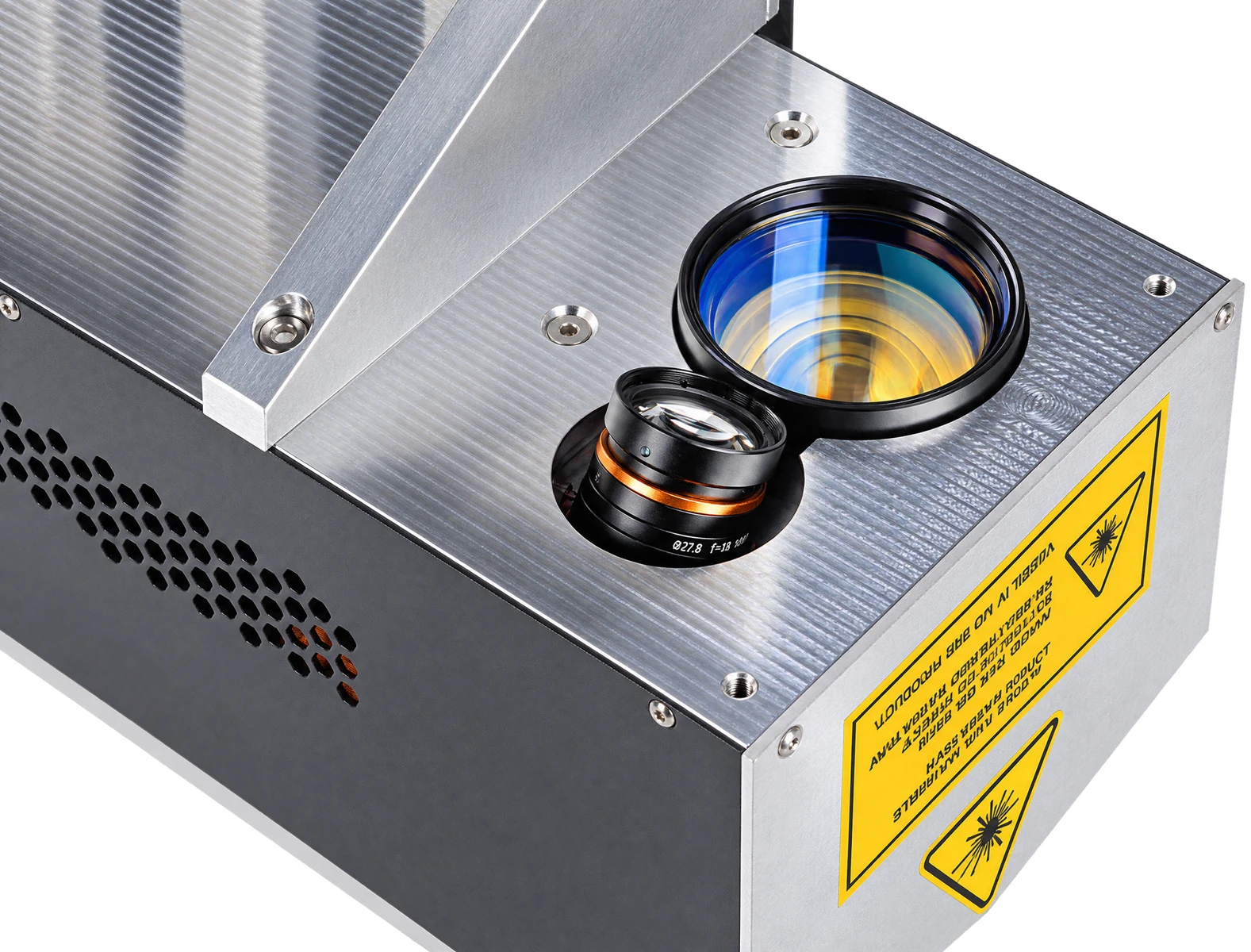

SMART-VISION
Visualiser, recaler, relire le code.
Une caméra Smart-Vision est disponible en option. Visualisation en direct des gravures, contrôle positionnel et dimensionnel, recalage automatique du laser.
Elle reconnaît les codes 1D/2D, les textes (OCR) et les codes marqués directement (DPM). Validation, filtrage et formatage pour l’intégration dans les process existants.
MATIÈRES
Chaque source a
son terrain.
MOPA
- Métaux et alliages
- Plastiques transparents
- Verre
UV
- Métaux, plastiques, verre, cuir
- Emballages souples et stériles
- Bois
CODUO
- Bois, plexiglas, cuir, carton
- Caoutchouc
- Marquage du verre
PROJET
Intégrer IK-SERIES dans votre cellule ou votre ligne.
Un interlocuteur NWS Laser reprend la matière, le cycle, le robot ou le convoyeur, et la source adaptée.
APPLICATIONS
Ce que l’IK-SERIES
marque déjà en production.

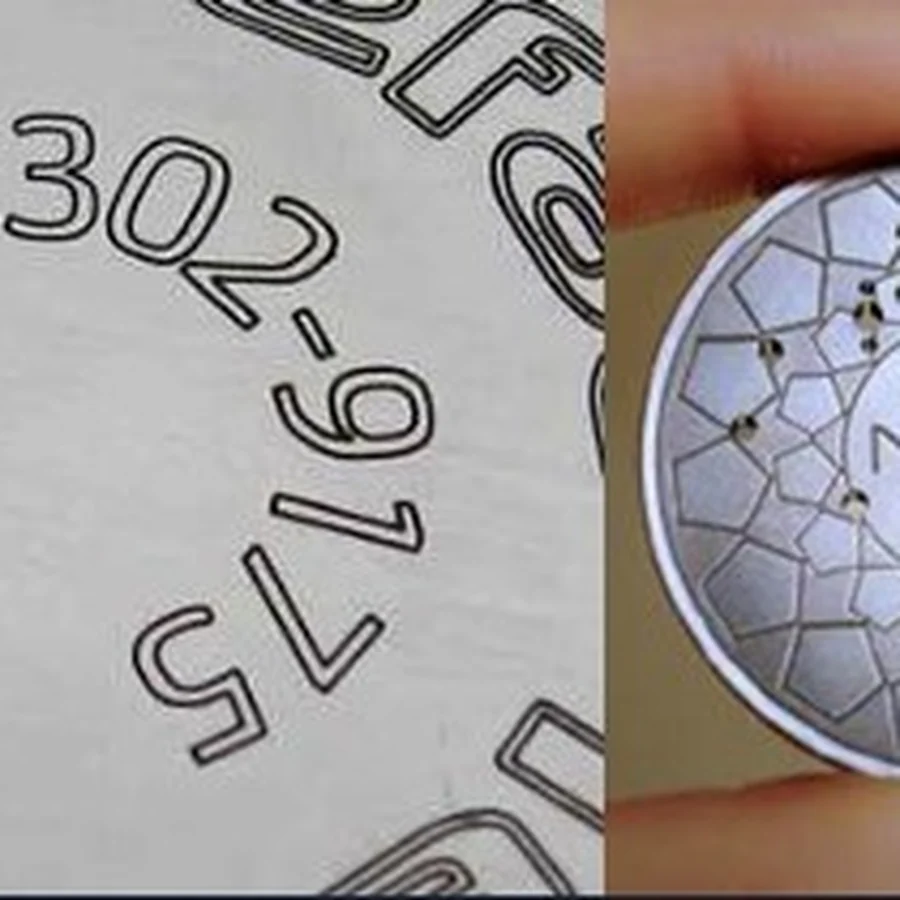

Traçabilité industrielle
Plaques de firme aluminium ou inox, DataMatrix, numéros de série pour les constructeurs.

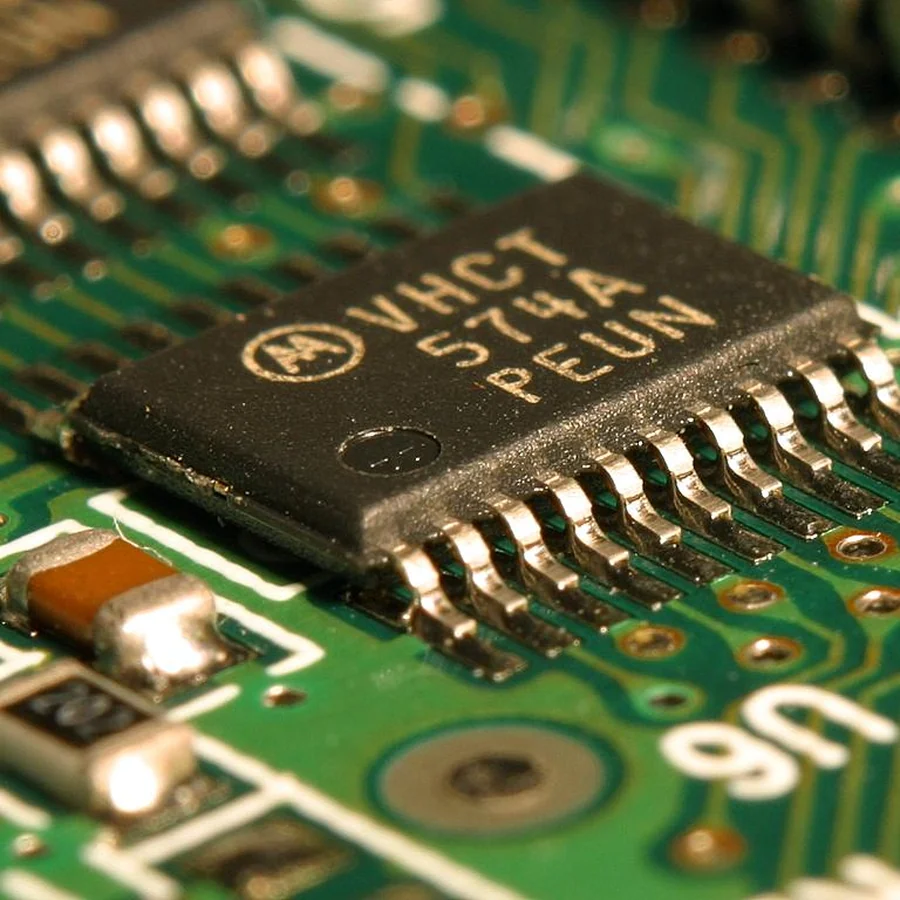

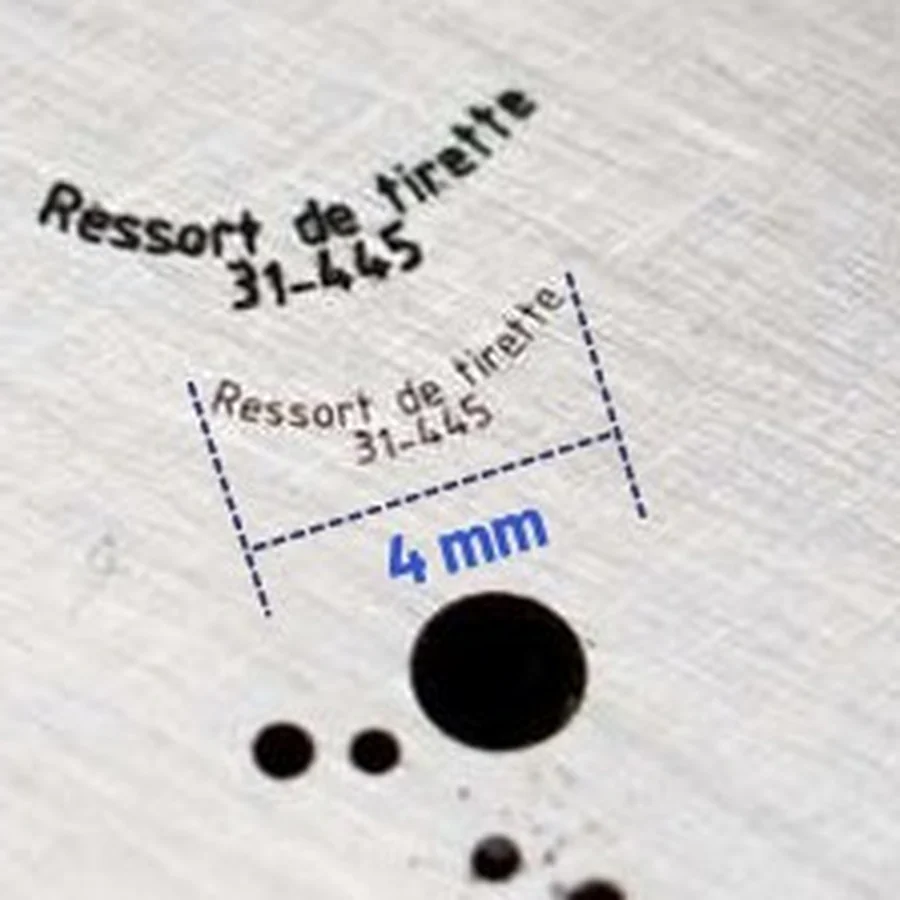

Matières sensibles
Plastiques, PET, verre mince, céramiques techniques, fibres optiques, composants électroniques.
Organiques
Bois sans brunissement, plexiglas, cuir, carton, caoutchouc, avec IK-SERIES CODUO.
Marquage à la volée
Lignes agroalimentaires et pharmaceutiques, packaging, dispositifs médicaux, produits longs ou continus.
