Laser fibre
CUT-M Nano
Découpe laser fibre des métaux en atelier.
- 500 × 500 mmClasse 1 porte fermée
- 800 W ou 1 500 WDeux versions, un gabarit
- Filtration des fumées et particules intégréeDonaldson-BOFA AD 500 iQ
SÛRE
Classe 1, porte fermée.
Enceinte intégralement fermée, conforme NF-EN 60825. Aucune lunette laser n’est nécessaire en fonctionnement normal. Interrupteur RFID codé, vitre OD7+, ouverture électrique en moins de 2 secondes.
SIMPLE
Pas besoin d’être un expert.
Écran tactile 19″, import de fichiers, simulation avant lancement. Mise en service et formation : une journée, avec les premières découpes.
PROPRE
Les fumées restent dans la machine.
Filtration Donaldson-BOFA AD 500 iQ intégrée. Aucune tuyauterie vers l’extérieur.
ATELIER
La découpe fibre des métaux sans complexité.
Elle permet la découpe en interne de pièces unitaires, de prototypes et de petites séries.
Tout-en-un, sans groupe froid, conçue et fabriquée en France.
CAPACITÉS
Deux puissances.
Le même gabarit.
| Matière | 800 W | 1 500 W |
|---|---|---|
| Acier doux | 4 mm | 8 mm |
| Inox / Aluminium | 2 mm | 4 mm |
| Laiton / Cuivre | 1,5 mm | 2,5 mm |
Épaisseurs max. indicatives. O2, N2 ou air selon la matière.

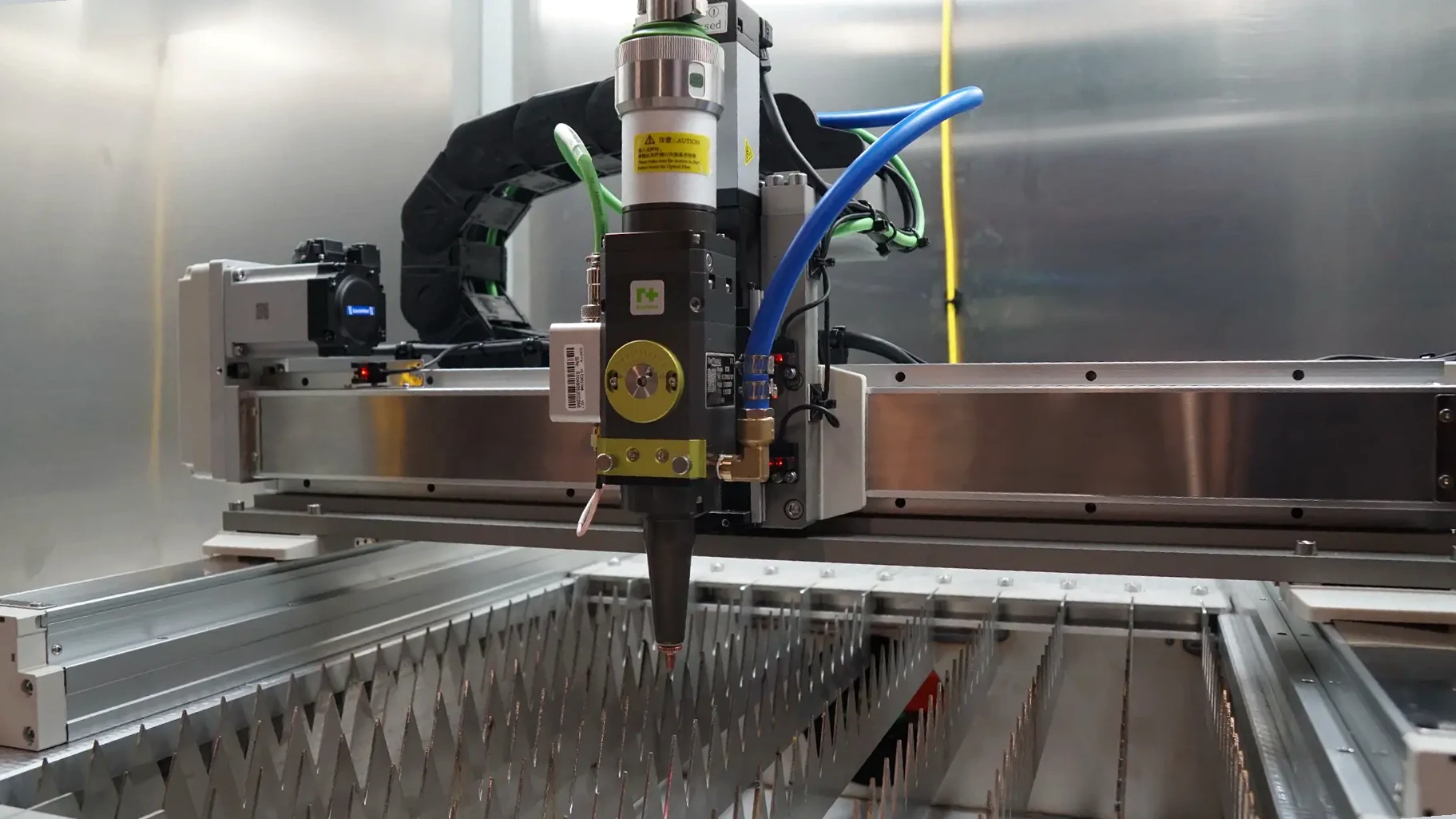

PRÉCISION OPTIQUE · TRAIT DE COUPE
Un faisceau plus fin, sous les mêmes conditions optiques.
La CUT-M Nano est équipée d’une fibre de 14 µm et d’une lentille de focalisation de 100 ou 125 mm. À optique identique, une configuration de référence dotée d’une fibre de 50 µm produit une image théorique du cœur émetteur plus large au foyer.
Calcul pour le collimateur de 100 mm
Lentille de focalisation · 100 mm
Lentille de focalisation · 125 mm
Formule simplifiée : diamètre théorique au foyer ≈ diamètre du cœur émetteur × focale de focalisation / focale du collimateur. Le collimateur de la CUT-M Nano a une focale de 100 mm ; la référence à fibre de 50 µm est calculée avec le même collimateur et les mêmes optiques, sans représenter une machine concurrente précise.
Ces valeurs décrivent une estimation géométrique du point focal, pas un diamètre de faisceau mesuré, une largeur de saignée ou une tolérance de pièce. Le résultat réel dépend aussi de la qualité du faisceau, des optiques, de la position du foyer, de la matière, du gaz et des réglages de coupe. Le trait se qualifie sur la pièce réelle.

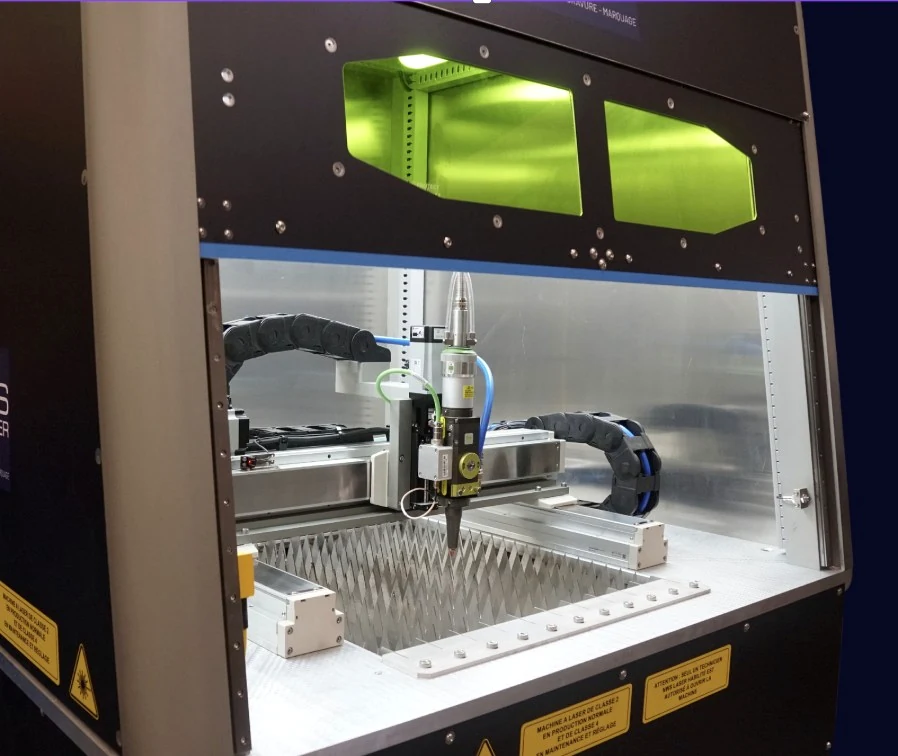

< 2 secondes
Ouverture ultra-rapide
Une porte électrique ultra-rapide pour faciliter les chargements et déchargements et fluidifier les opérations.
FILTRATION INTÉGRÉE
L’extracteur de fumées et de particules fines

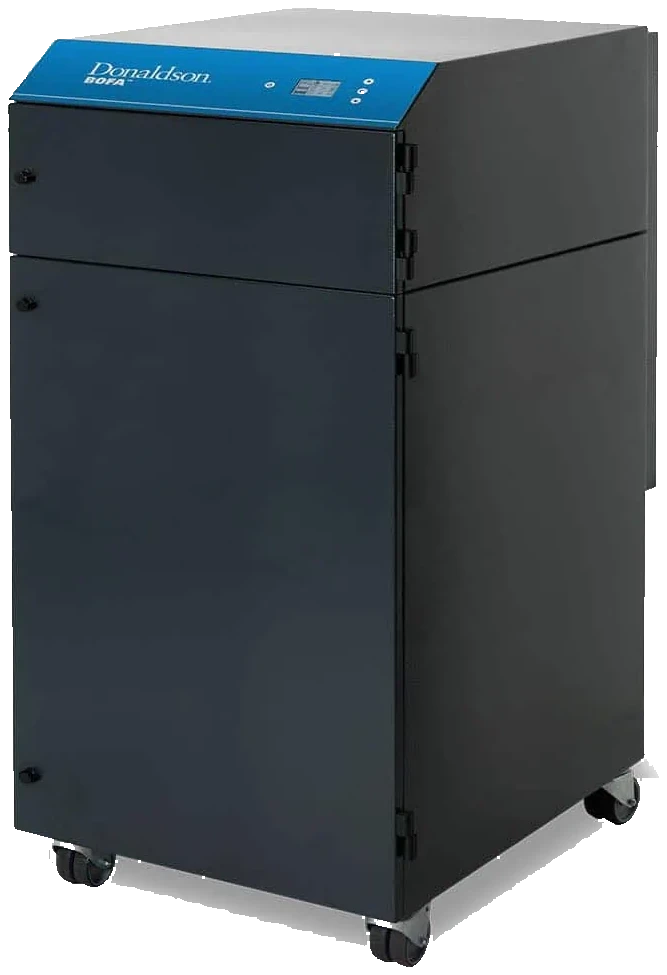

AD 500 iQ de Donaldson-BOFA
AD 500 iQ. Puissance, filtration et contrôle intelligent.
Conçu pour les applications laser industrielles, l’AD 500 iQ combine débit d’air élevé, filtration performante et pilotage intelligent. Compact et silencieux, il surveille en temps réel les performances du système et l’état des filtres.
En savoir plus sur la filtration industrielle
Triple filtration : préfiltre, filtre HEPA H14 et filtre charbon actif.
Données techniques
- Dimensions (H × L × P)
- 1 205 × 624 × 790 mm
- Flux d’air / pression
- 550 m³/h
- Niveau de bruit
- < 60 dBA à la vitesse de fonctionnement typique
PROJET
Prendre un rendez-vous pour voir la machine.
Un interlocuteur NWS Laser reprend le besoin matière et la version 800 W ou 1 500 W.
APPLICATIONS
Ce que la CUT-M Nano
découpe déjà en atelier.
Face avant de rack
La découpe laser permet de réaliser des ouvertures, contours et formes complexes avec une grande précision, directement dans la tôle aluminium.

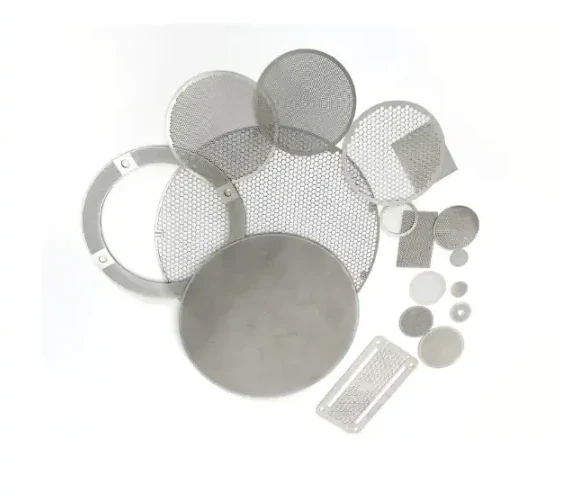

Disques filtrants
La découpe laser permet de réaliser des motifs, perforations et contours complexes avec une grande précision sur les disques filtrants.

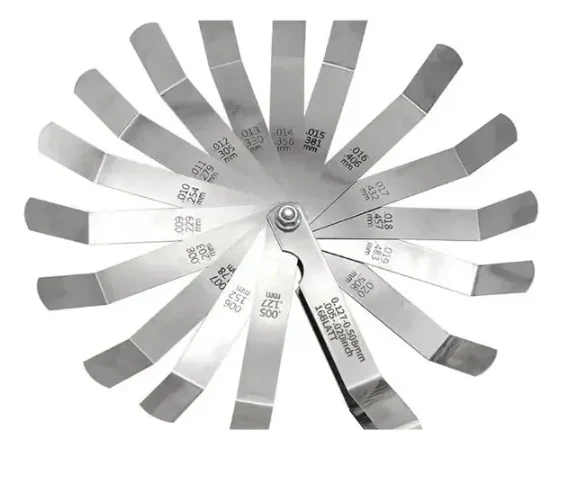

Cales de mesures
La découpe laser permet de produire des formes précises et répétables, adaptées à la fabrication de cales et de pièces de mesure.

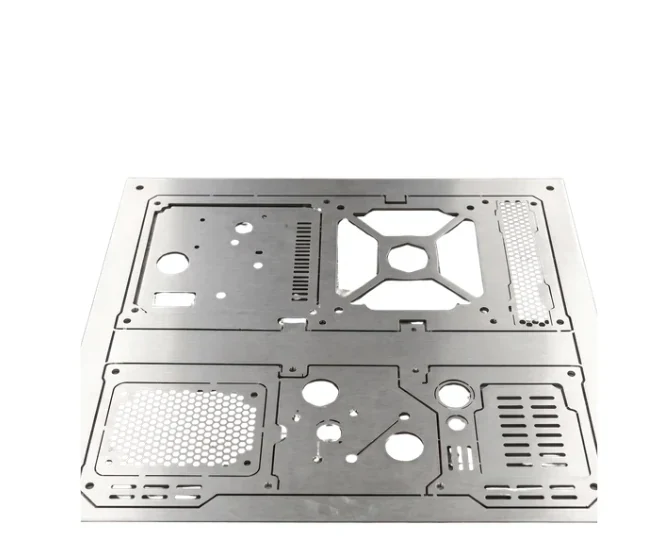

Boîtiers sur mesure
La découpe laser permet de réaliser rapidement des boîtiers personnalisés, avec des découpes précises pour les ouvertures, passages et assemblages.
Entretoises
La découpe laser assure la réalisation précise des entretoises, avec des géométries régulières et une excellente répétabilité.
