Marquage et gravure

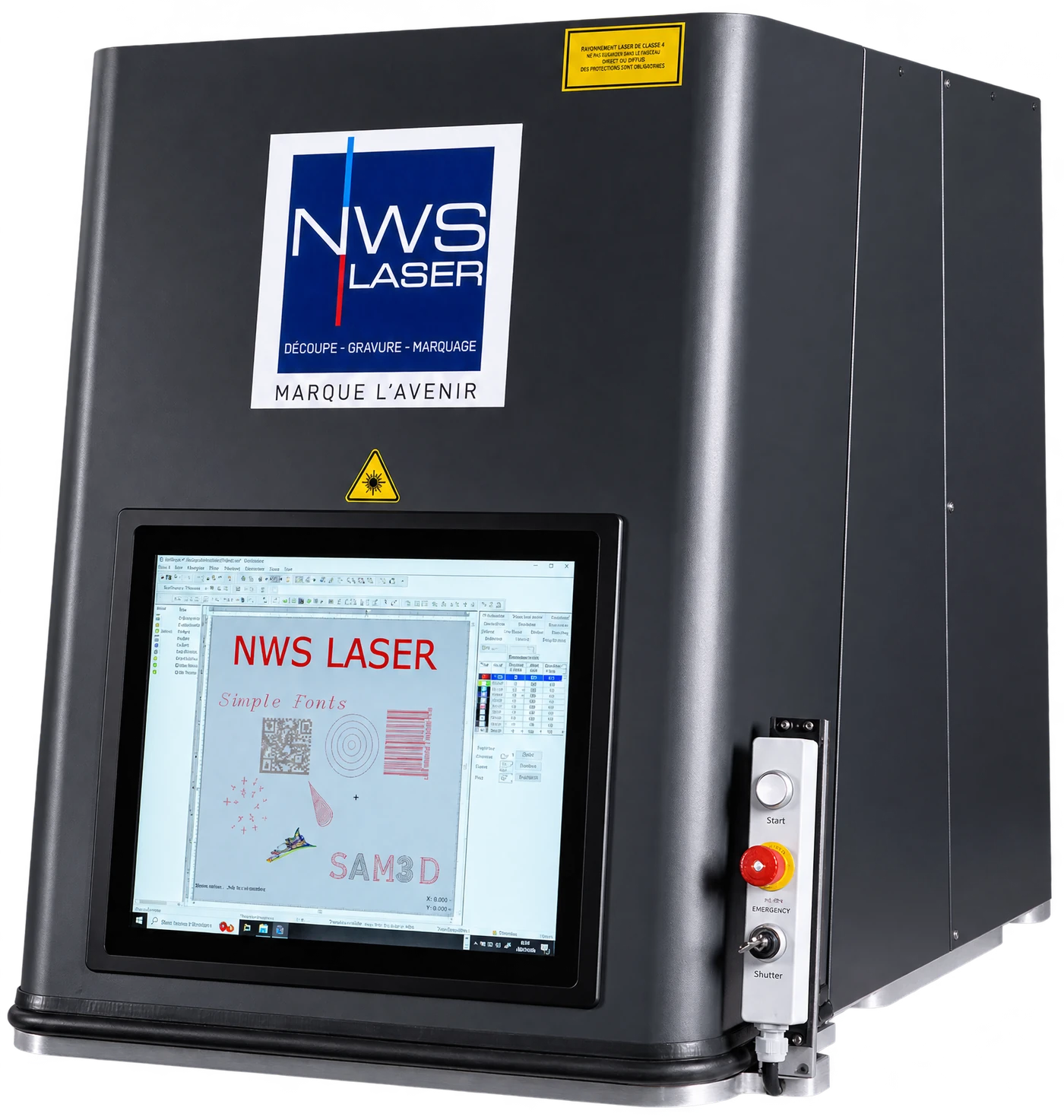

IK-BOX
Station de marquage laser cartérisée pour l’atelier.
- Classe 1 porte ferméePoste compact, prêt à poser
- Fibre, MOPA, UV ou CO₂La source se choisit à l’étude
- Porte électriqueOuverture rapide < 2 secondes
SÛRE
Classe 1, porte fermée.
Enceinte cartérisée conforme NF-EN 60825. Porte motorisée étanche. Aucune lunette laser n’est nécessaire en fonctionnement normal.
SIMPLE
Posez, branchez, marquez.
La machine se pose sur un plan de travail, se raccorde au secteur et démarre sans installation complexe. SAMLight en français, écran tactile limité aux fonctions de production.
COMMUNICANTE

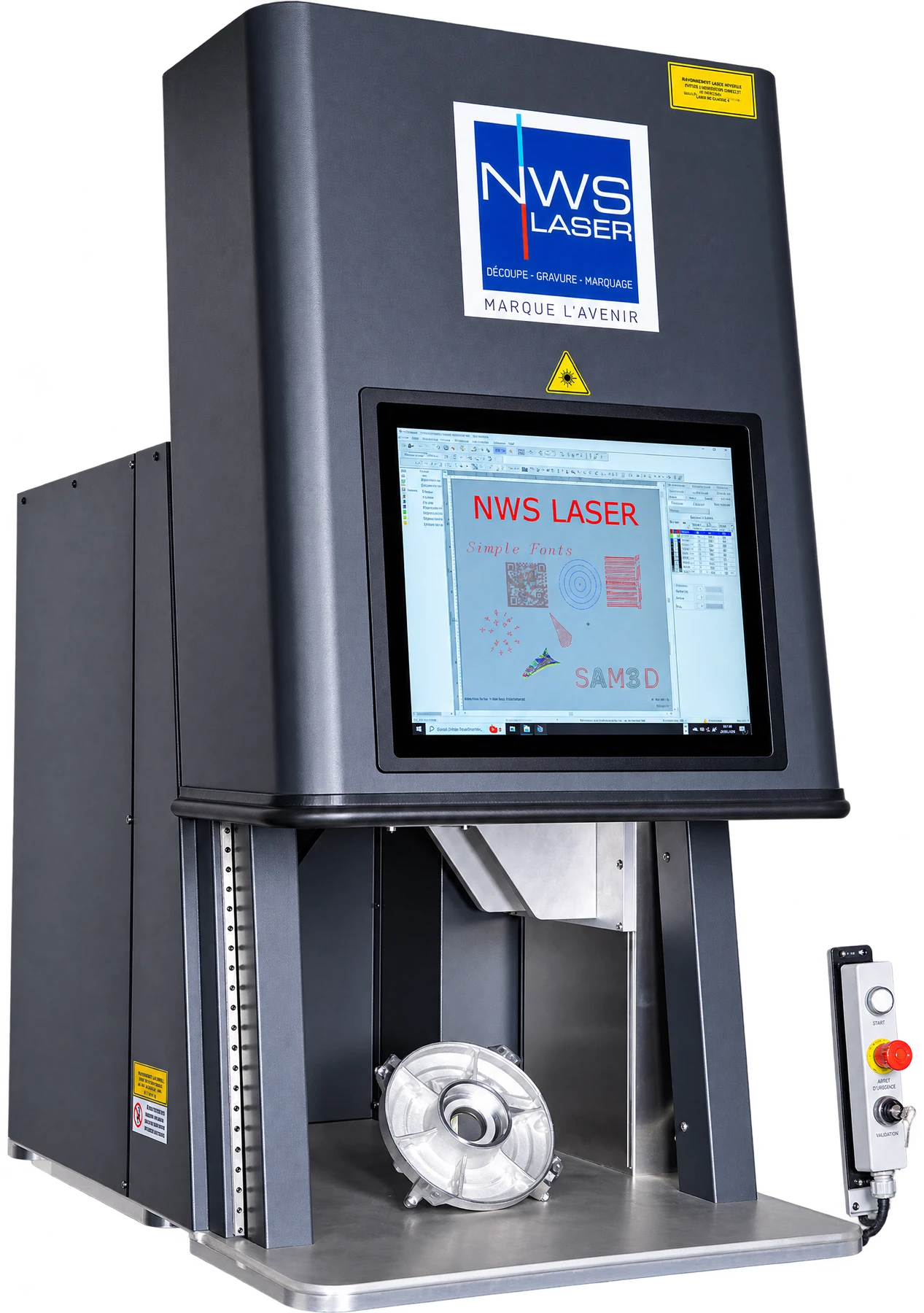

Écran 19″ tactile en façade.
Affichez au choix une vue de l’intérieur de la machine grâce à la caméra intégrée, ou le logiciel SamLight. Connectez IK-BOX à votre GPAO.
ATELIER
Une station de classe 1 pour des marquages lisibles.
La tête galvanométrique de la machine IK-BOX permet des gravures ultra-rapides et précises. Elle est montée sur un axe Z électrique, et vous permet de marquer jusqu’à 800 caractères par seconde !
Une caméra Smart Vision a été intégrée à la tête laser. Bénéficiez ainsi d’une visualisation en direct de vos marquages / gravures pour allier précision et rapidité dans vos process.
SOURCES
Quatre technologies.
Une même station.
| Source | Longueur d’onde | Usage | Point fort |
|---|---|---|---|
| Fibre | 1 064 nm | Métaux, codes 2D | Rapide et économique |
| MOPA | 1 064 nm | Contraste fin, jusqu’à 1 ns | Réglage plus fin des paramètres |
| UV | 355 nm | Verre, plastiques, pièces délicates | < 5 µm de spot, marquage des matières sensibles |
| CO₂ | 10,6 µm | Bois, carton, cuir, PMMA | Matières organiques et polymères |
Le choix de source se fait à l’étude, sur vos pièces, plutôt que par catalogue.
SMART-3D
Marquage Smart-3D : le marquage 3D le plus rapide du monde
Un système de lentille Smart-3D permet de changer la focale du laser très rapidement. Un déplacement de focale de 10 mm se fait en moins de 1 ms.
Les avantages de la lentille Smart-3D sont multiples :
- Grande plage de distance focale (jusqu’à ± 80 mm)
- Contrôle rapide et précis de la distance focale
- Petite taille de spot
- Facteur de forme compact et faible poids
Importez directement votre fichier 3D et le laser suivra automatiquement le profil de votre pièce.
FILTRATION PRÉCONISÉE

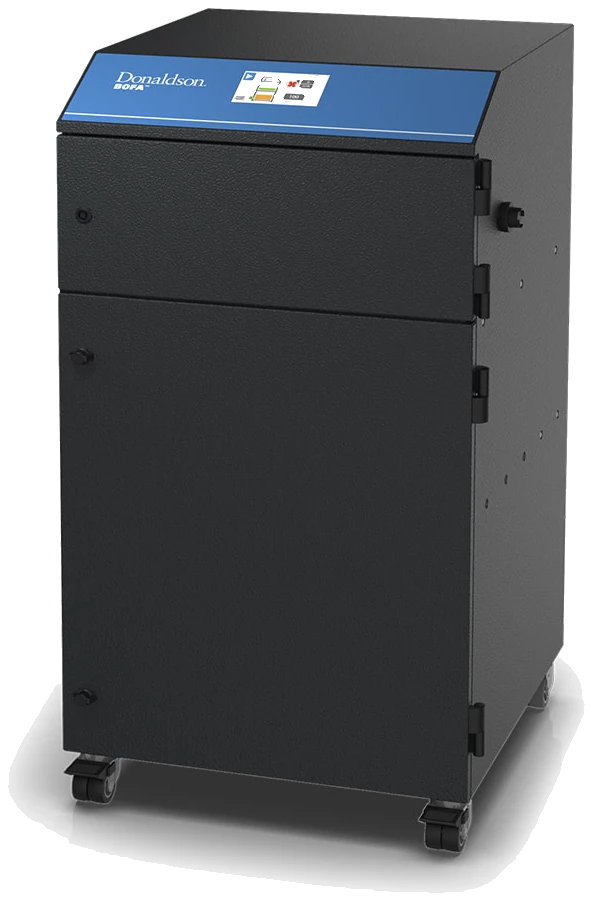

L’extracteur Donaldson-BOFA
AD Oracle Pro OS Connect
AD Oracle Pro OS Connect. Extraction des fumées laser, préconisée avec IK-BOX.
Écran tactile pour suivre en temps réel l’utilisation, l’état des filtres et la pression du système. Préfiltre DeepPleat DUO, filtre HEPA et charbon actif, flux inversé et régulation automatique du débit.
En savoir plus sur la filtration industrielle
Triple filtration : préfiltre DeepPleat DUO, filtre HEPA et filtre charbon actif.
Données techniques
- Débit d’air
- 410 m³/h
- Niveau de bruit
- 70 dB
- Diamètre d’entrée
- 75 mm
- Poids
- 71 kg
- Charbon actif
- 15 kg
PROJET
Prendre un rendez-vous pour voir la machine.
Un interlocuteur NWS Laser reprend la matière, le rendu attendu et la source adaptée.
APPLICATIONS
Ce que l’IK-BOX
marque déjà en atelier.
Identification industrielle

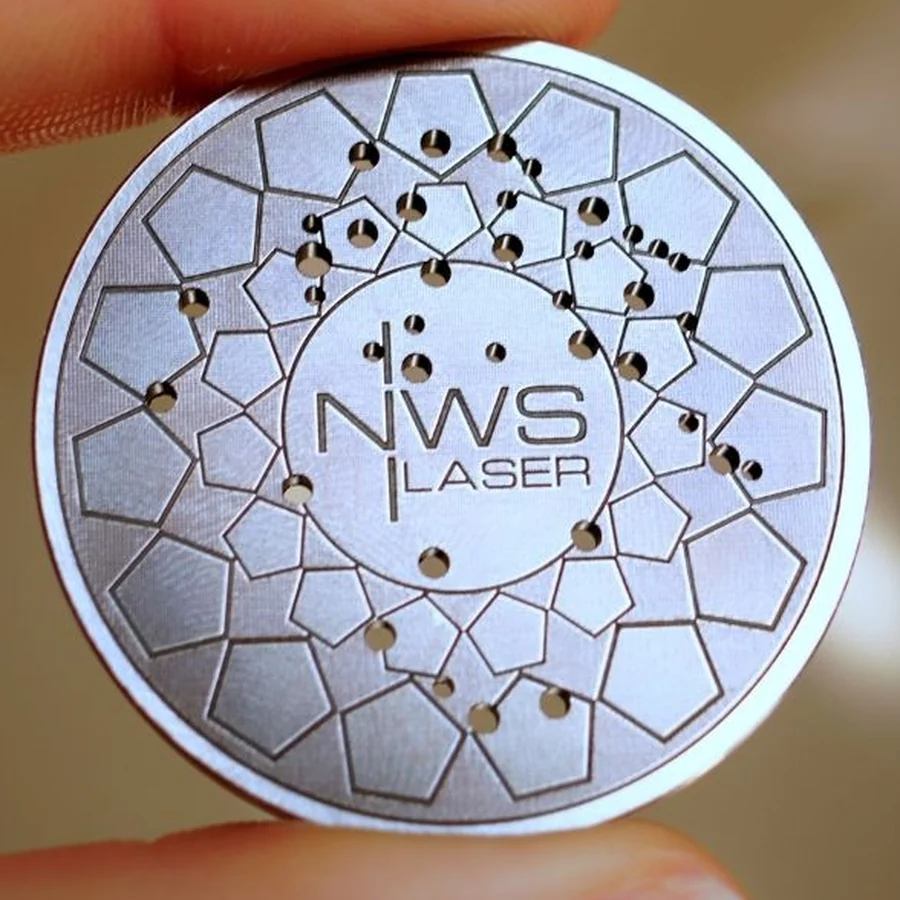

Plaques, numéros de série, logos et DataMatrix pour la mécanique, l’aéronautique et le médical.

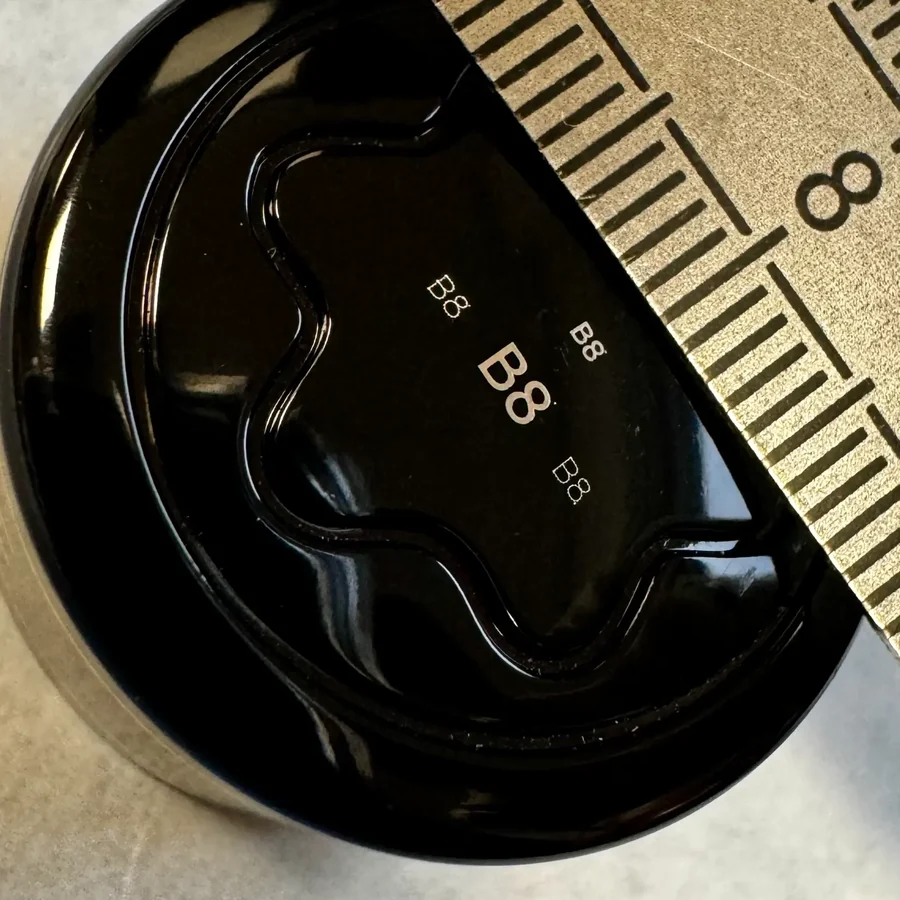

Pièces de précision

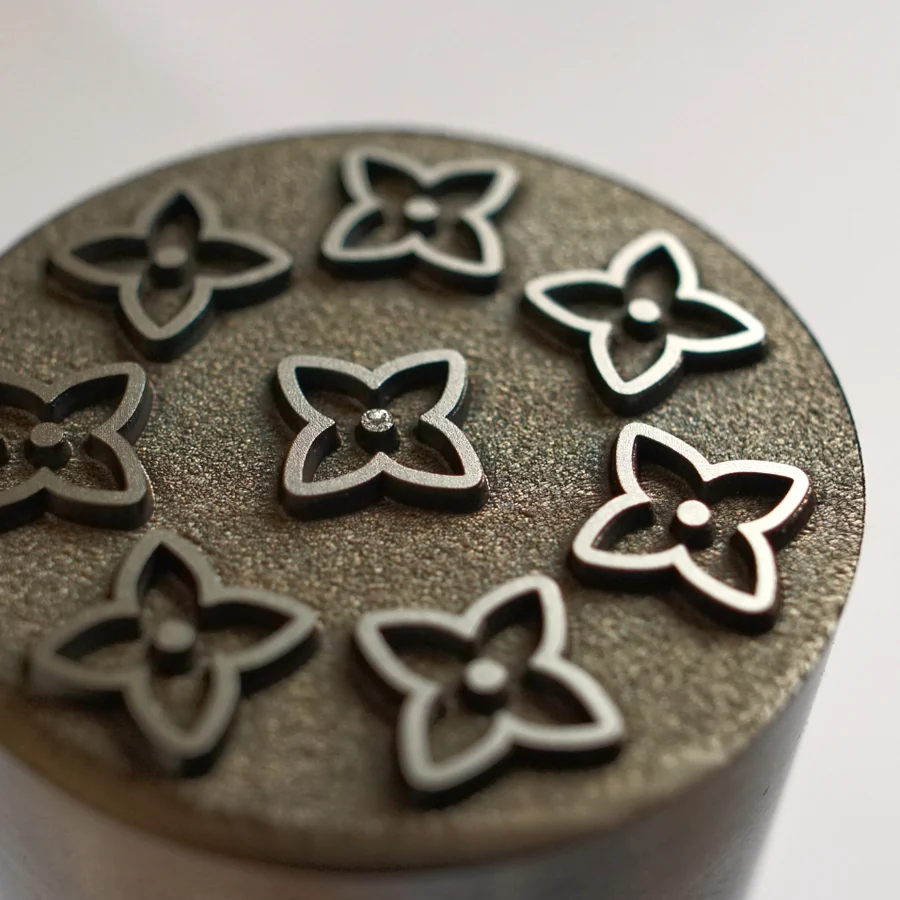

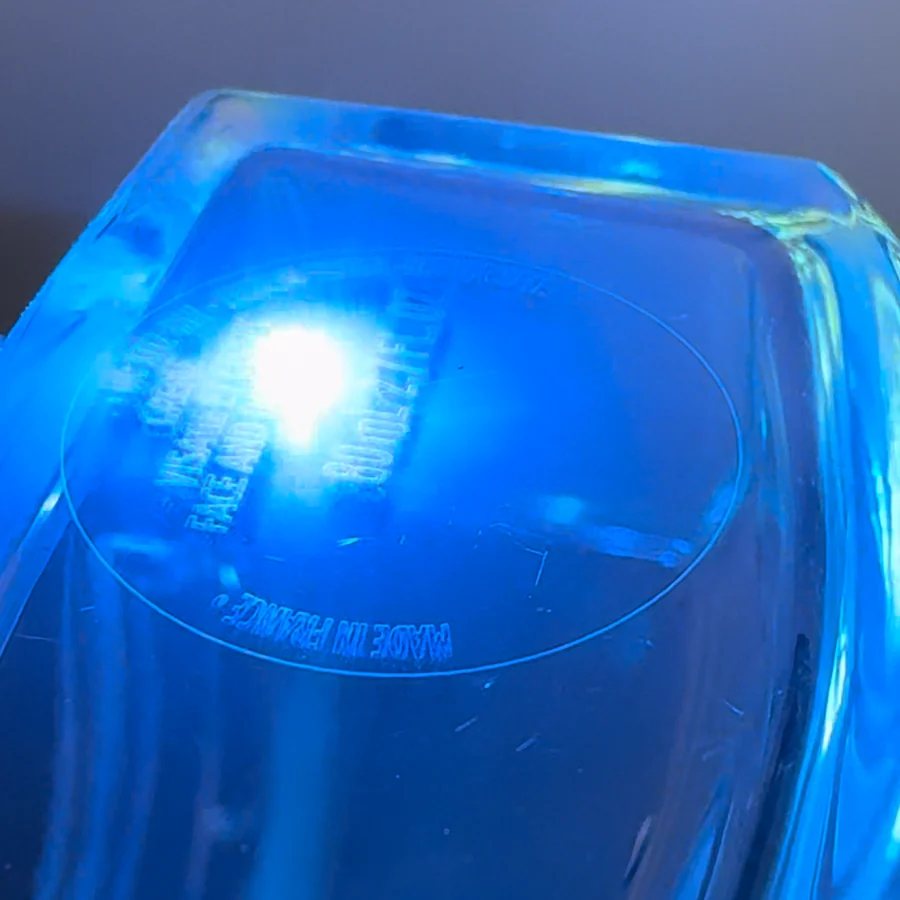

Outils chirurgicaux, horlogerie, luxe et verrerie, notamment en configuration UV.
Organiques et PMMA
Bois, papier, carton et plexiglas avec la source CO₂, pour la gravure fine et la personnalisation.
Atelier vers la ligne
Poste autonome aujourd’hui, association cobot demain lorsque le rythme de production l’impose.
