Marquage et gravure 3D
LASERIX-3D
Une seule machine pour tout graver.

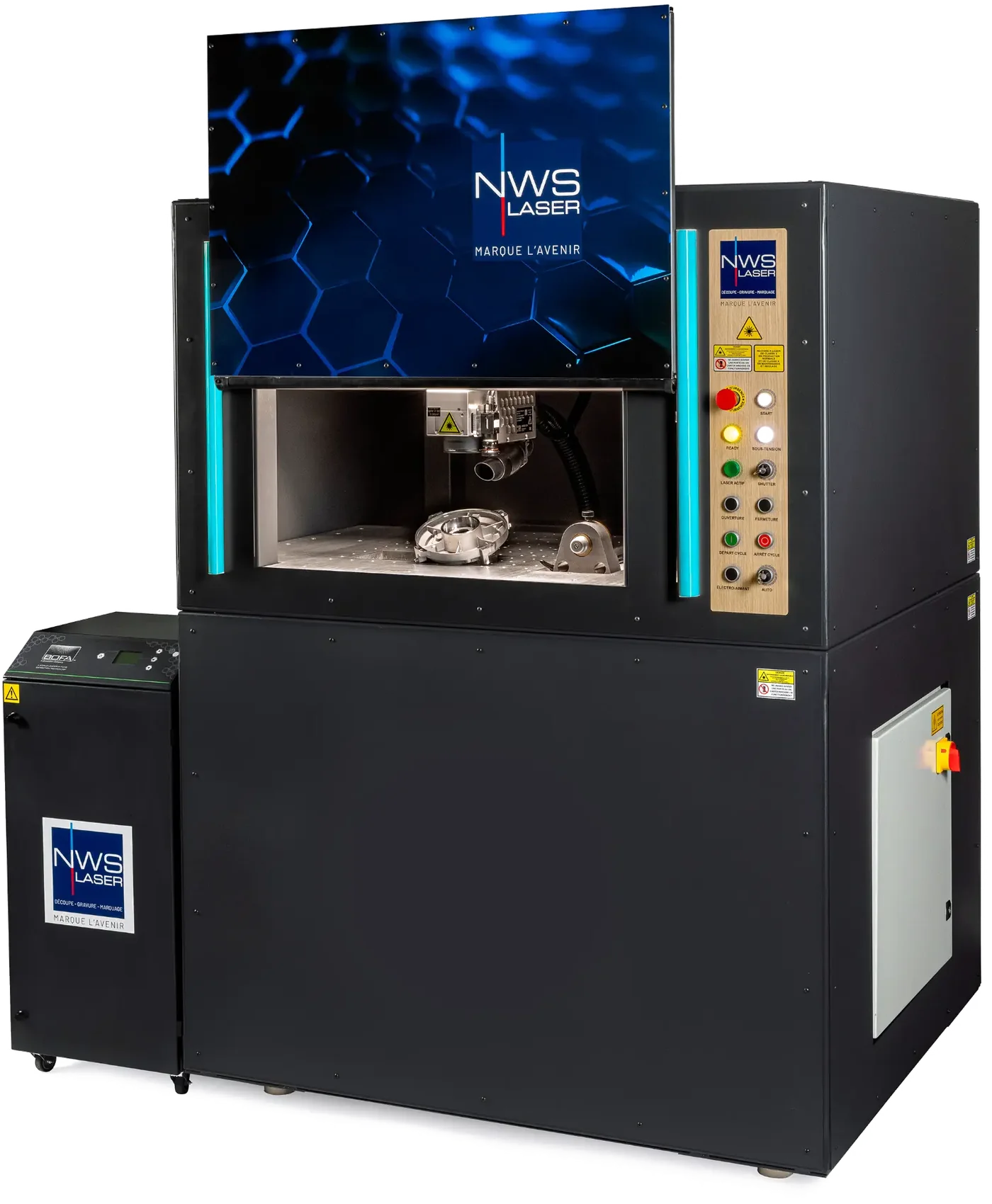

Dual source en standard : fibre MOPA 60 W et UV 5 W. Tête sur 3 axes, volume 600 × 600 × 200 mm. Conçue et fabriquée en France.
- 2 sourcesMOPA 60 W + UV 5 W
- 600 × 600 × 200 mmVolume de travail, pièces jusqu’à 100 kg
- Porte électriqueOuverture ou fermeture < 2 secondes
SÛRE
Porte fermée, classe 1.

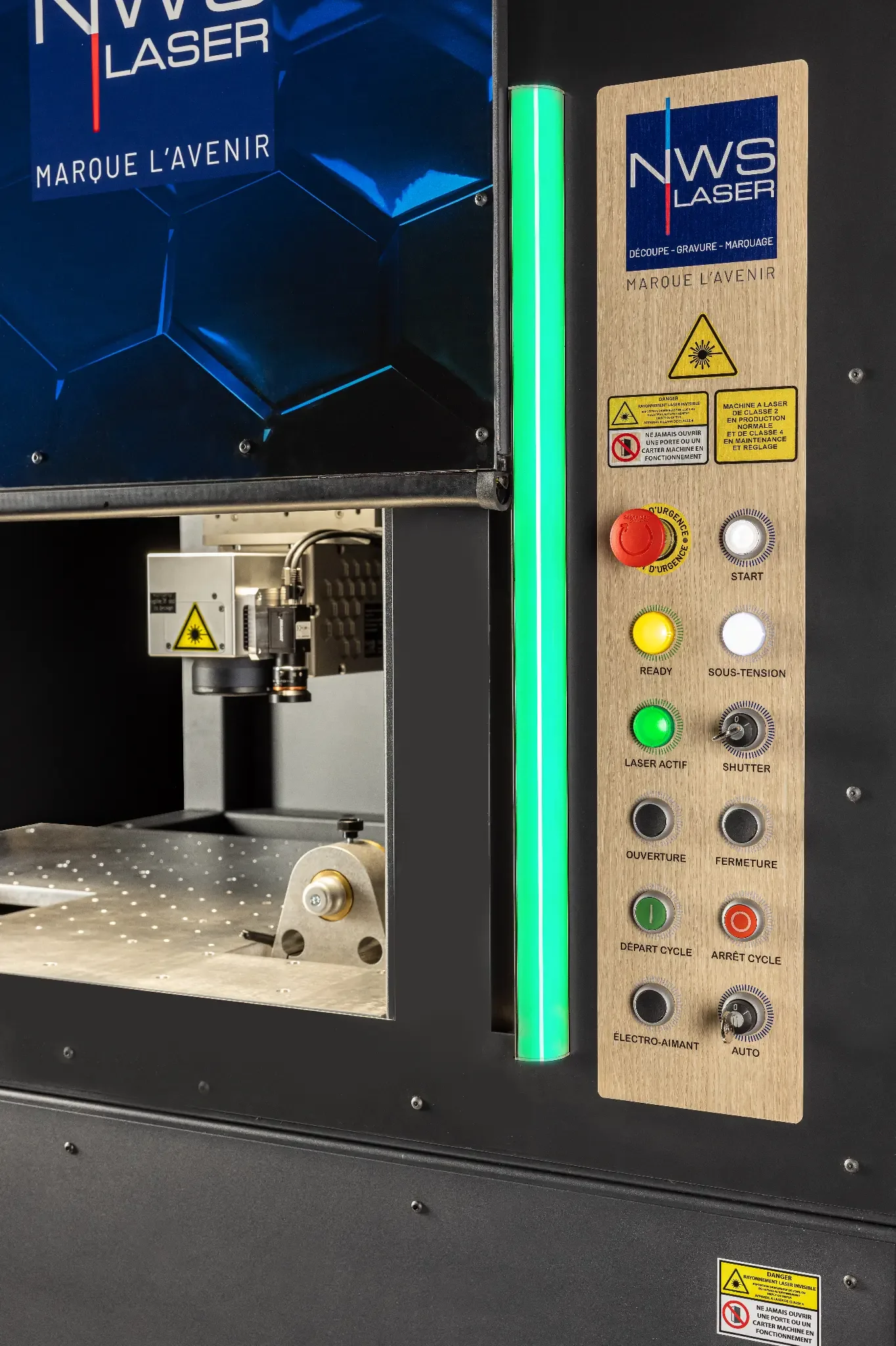

Enceinte cartérisée, porte de sécurité électrique. Ouverture ou fermeture en moins de 2 secondes. Panneau de pilotage en façade, voyants et arrêt d’urgence à portée.
DUAL SOURCE
MOPA 60 W et UV 5 W.
Les deux sources sont intégrées en standard. On change de régime sans changer de machine : gravure profonde sur métaux d’un côté, marquage à froid de l’autre.
3 AXES
La tête va à la pièce.
Tête de marquage montée sur X, Y et Z. Autofocus Live : on pose la pièce, la tête se place à la distance focale. Caméra Smart-Vision pour voir, recaler, relire.
ATELIER
Une machine, deux sources, un volume utile.
Volume de travail 600 × 600 × 200 mm. Encombrement au sol 1 230 × 1 405 mm. Pièces jusqu’à 100 kg.

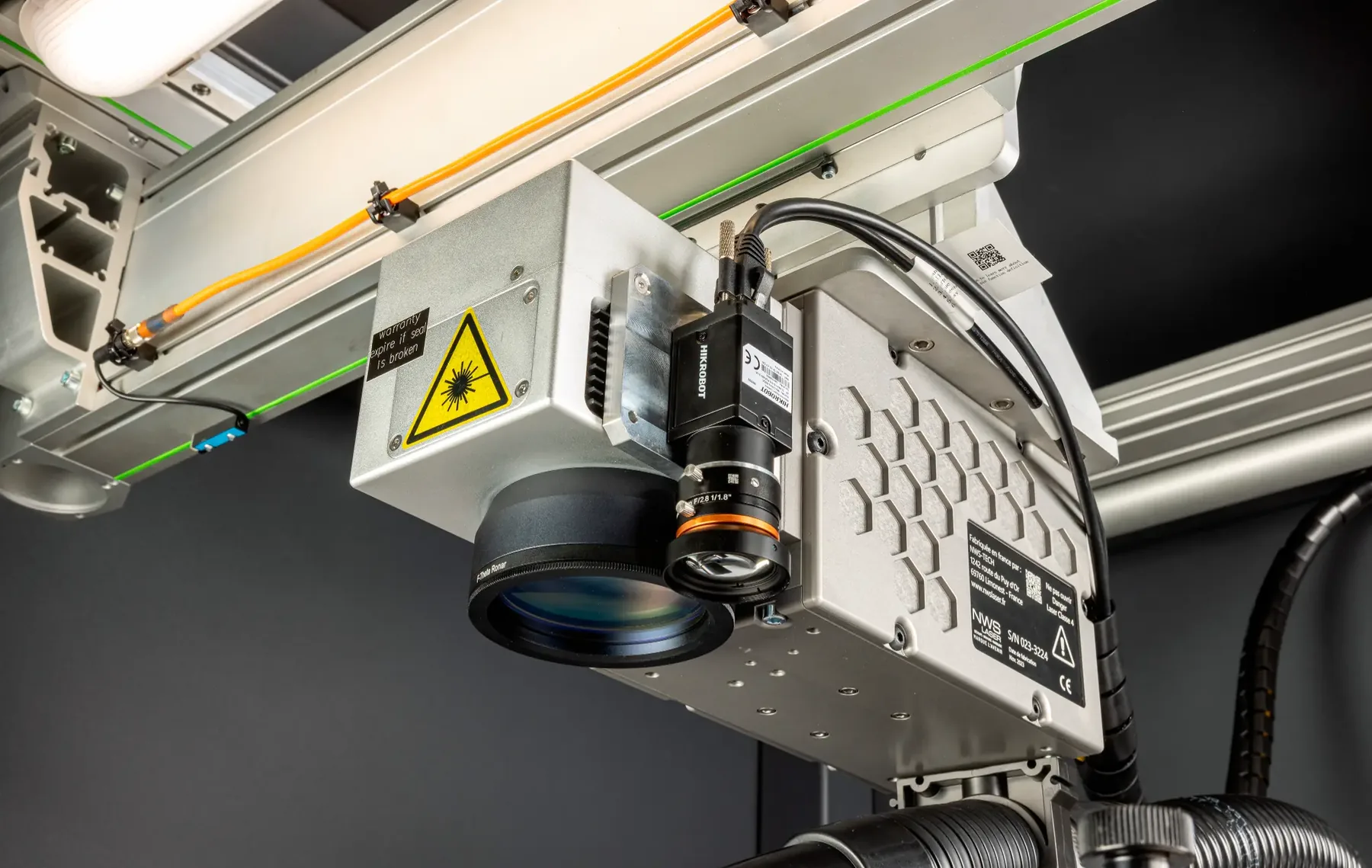

La tête se déplace sur trois axes linéaires. Elle atteint les zones d’une pièce irrégulière sans tout reposer. Existe aussi en version mono source.
1 MACHINE, 2 SOURCES
MOPA pour graver.
UV pour préserver.
FIBRE MOPA 1 064 NM
Source MOPA 60 W
Fibre dopée ytterbium. La durée d’impulsion se règle, jusqu’à 1 ns. Gravure profonde, contrastes thermiques et photochimiques, temps de cycle courts.
- Métaux et certains plastiques
- Impulsions courtes jusqu’à 1 ns
- 60 W pour la profondeur et la cadence
UV 355 NM
Source UV 5 W
Marquage à froid, presque sans échauffement. Spot plus fin qu’en infrarouge (diamètre de faisceau < 5 µm). La couche reste, le contraste aussi.
- Verre, plastiques, métaux, bois, papier, carton, cuir
- Marquage des matières sensibles
- Finesse de spot < 5 µm
SMART-VISION
Voir, recaler, relire le code.

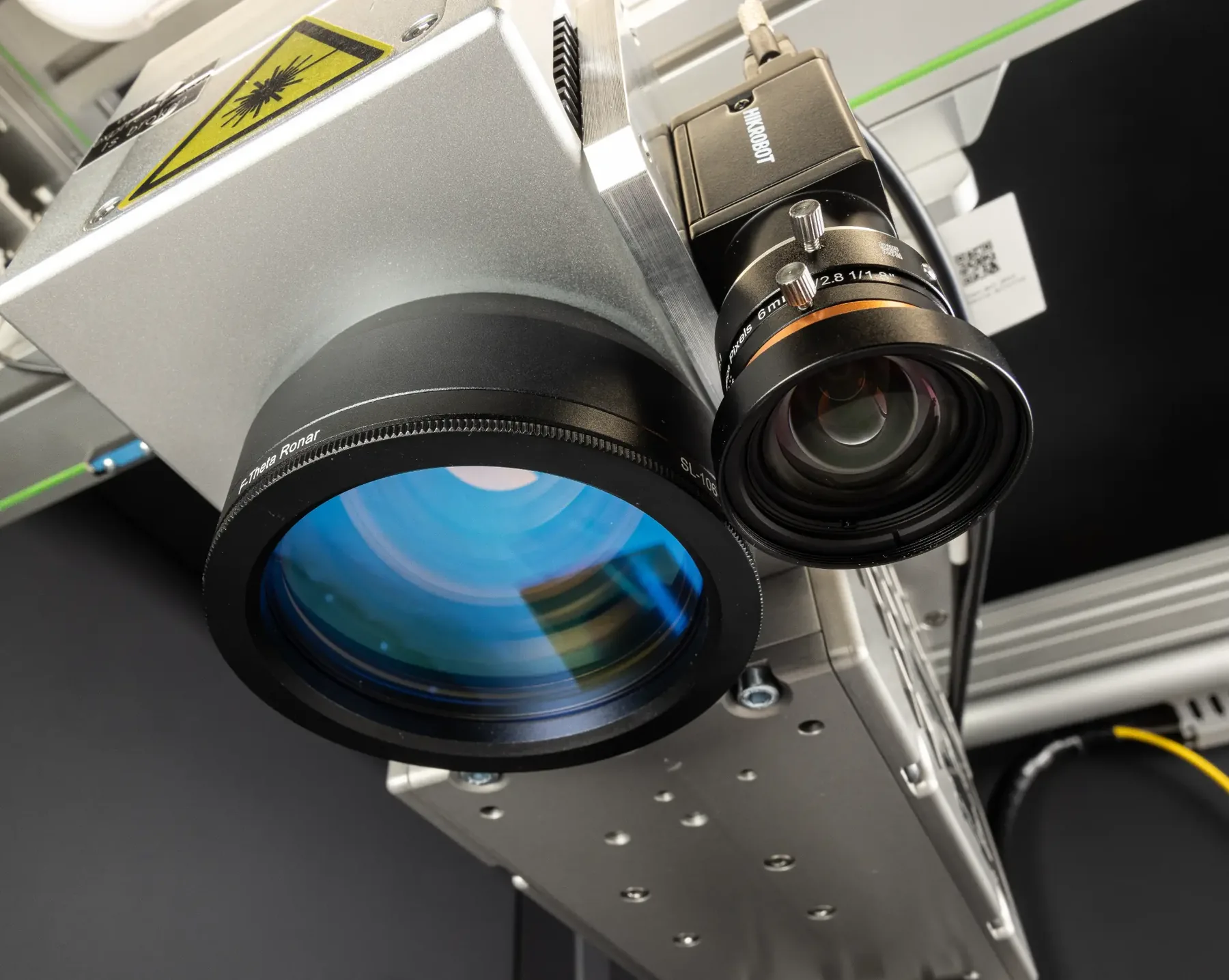

Une caméra Smart-Vision est intégrée à la tête. Visualisation en direct du marquage, prévisualisation du motif sur la pièce, Autofocus Live.
Relecture de code 1D ou 2D juste après le marquage. Recalage automatique en option, même si la pièce n’est pas toujours au même endroit.
SMART-3D
La focale suit la pièce, sans étage mécanique.

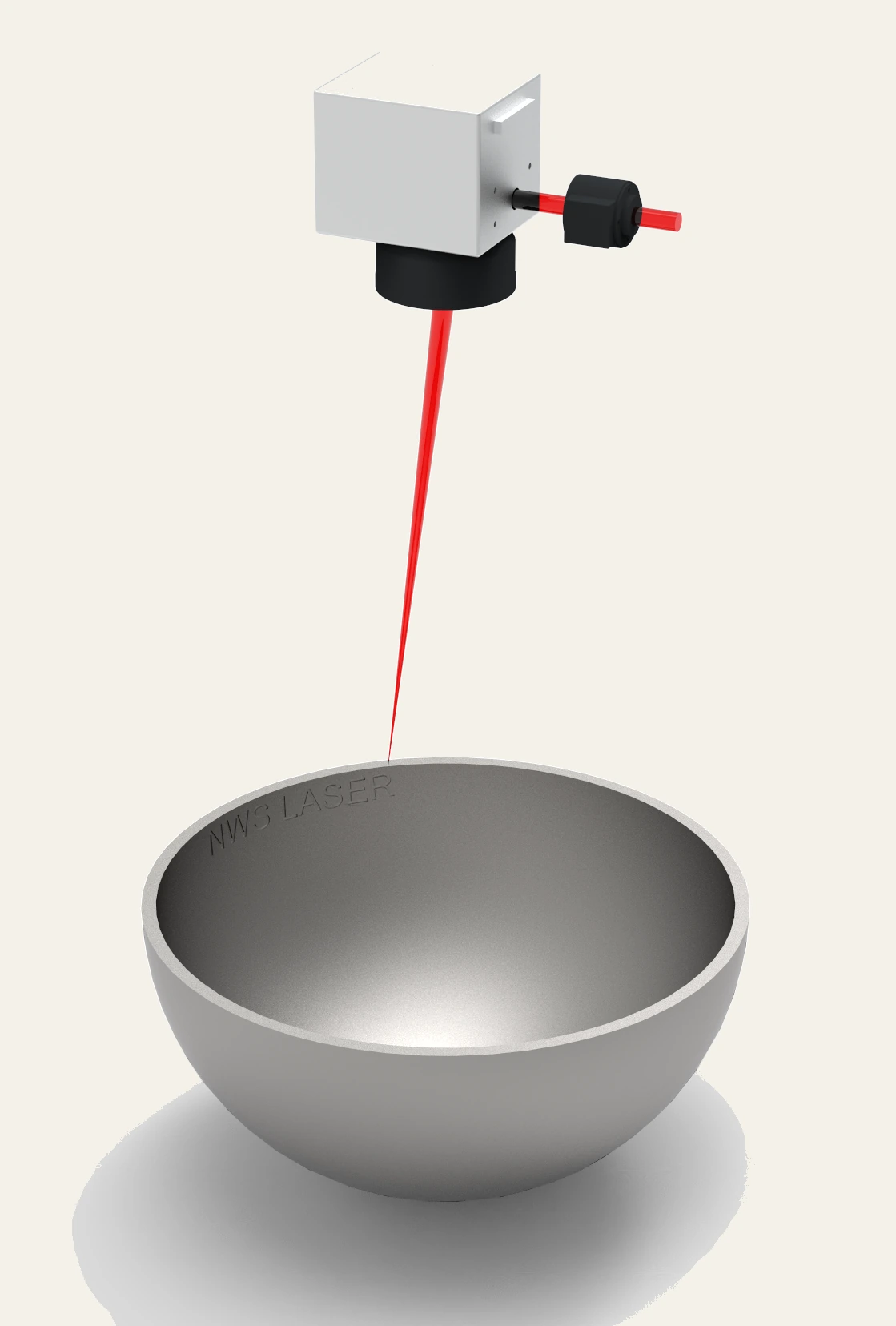

Option lentille Smart-3D. Un déplacement de focale de 10 mm se fait en moins de 1 ms. Import du fichier 3D : le laser suit le profil.
- Plage de distance focale jusqu’à ± 80 mm
- Vitesse de balayage jusqu’à 15 m/s
- Calibration unitaire, 121 points, en usine
POSAGE
Plateau sur mesure, mandrin et contrepointe.
Le plateau principal s’usine à l’étude : zone mandrin, plateau ajouré, encastrement de paniers, taraudages à la convenance.

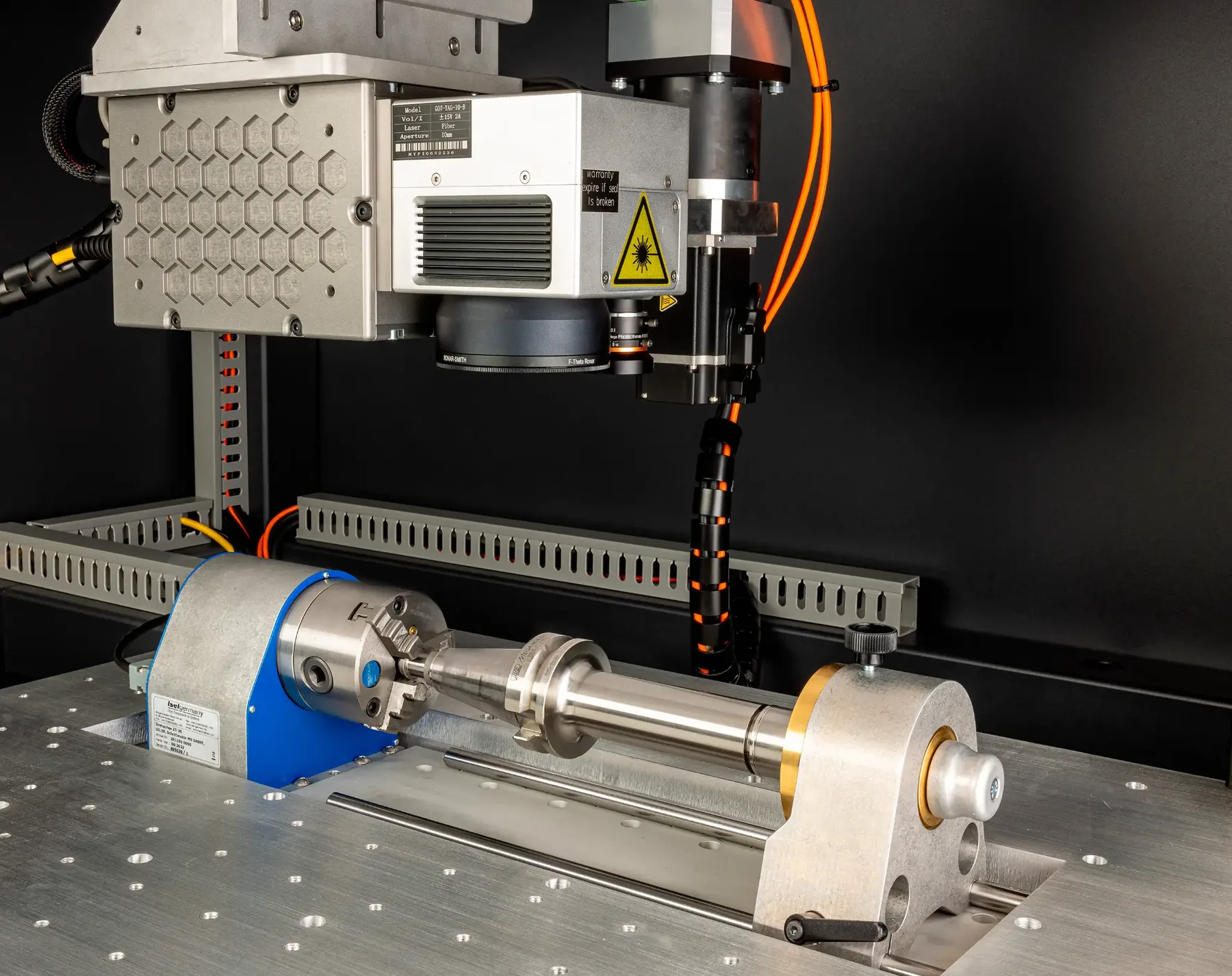

Mandrin rotatif motorisé, piloté par le système laser. Contrepointe pour les pièces longues. Mesure laser de la position de contrepointe à 70 µm, utile pour les graduations répétables.
PILOTAGE
Boutons pour l’atelier, SAMLight pour la pièce.
Panneau de façade pour les actions rapides. Écran LCD pour les masques, les alarmes et la vue caméra. Interface opérateur limitée aux fonctions de production.
Logiciel SAMLight (SCAPS) en français : vecteurs, DataMatrix, QR, sérialisation, liaison ERP / GPAO / CSV. Gestion de la lentille Smart-3D. Télémaintenance et auto-diagnostic.
FILTRATION INTÉGRÉE
L’extracteur Donaldson-BOFA
AD Oracle iQ
AD Oracle iQ. Traitement d’air intégré, piloté par LASERIX-3D.
Unité compacte, fonctionnement silencieux. Triple filtration : préfiltre, HEPA H14, charbon actif. L’extracteur est entièrement piloté par la machine.
En savoir plus sur la filtration industrielle
Triple filtration : préfiltre, filtre HEPA H14 et filtre charbon actif.
PROJET
Prendre un rendez-vous pour voir la machine.
Un interlocuteur NWS Laser reprend la matière, la source utile et le posage : plateau, mandrin ou Smart-3D.
APPLICATIONS
Ce que LASERIX-3D
marque déjà en atelier.
Graduations répétables

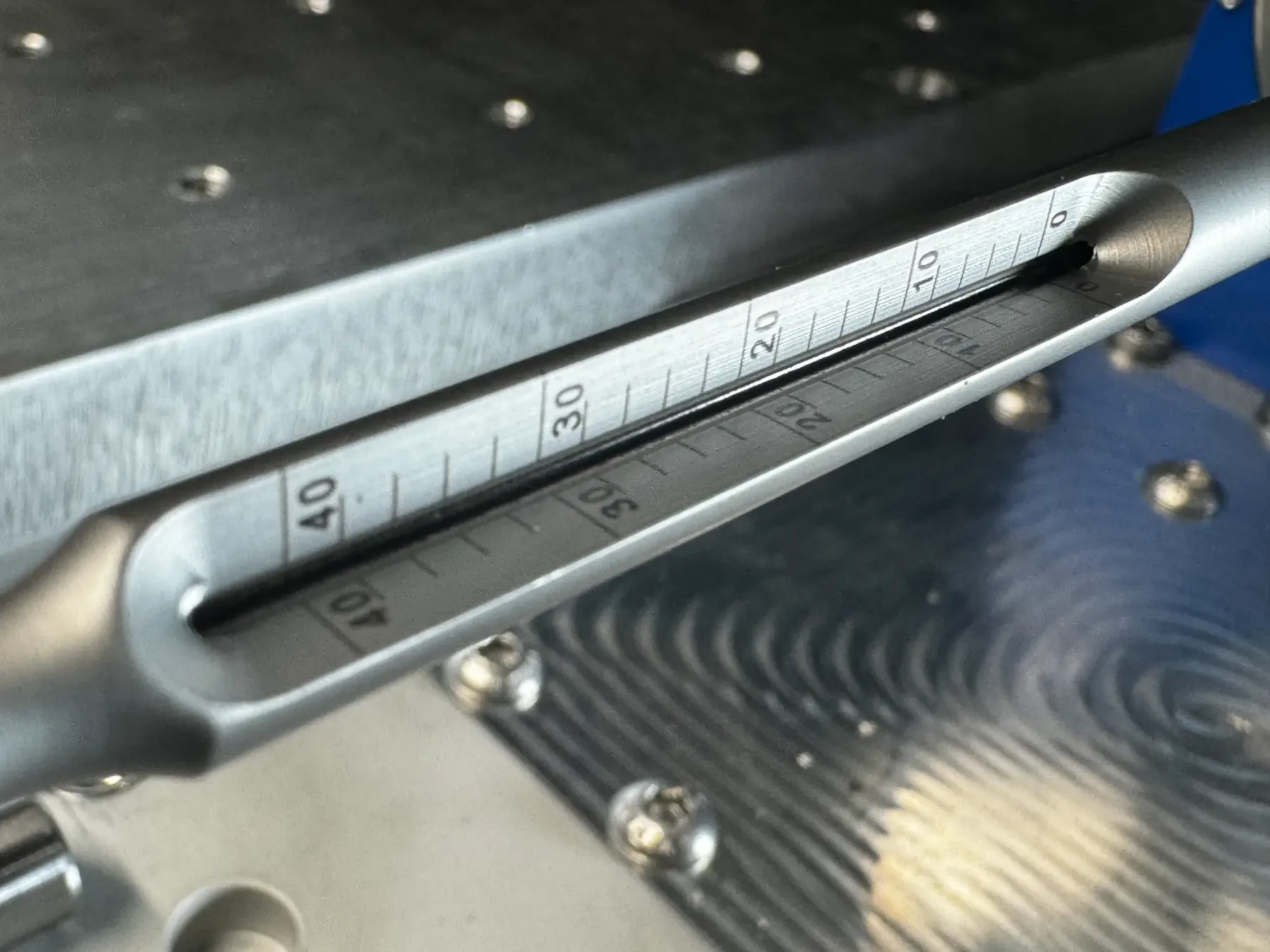

Mandrin, contrepointe et mesure laser à 70 µm : les échelles restent alignées d’une pièce à l’autre.
Pièces de révolution
Marquage autour de l’axe, sans reposer. Utile en mécanique générale, outillage, aéronautique.
Fibre MOPA
Plaques d’identification, mécanique générale, aéronautique, médical.
UV 355 nm
Luxe, outils chirurgicaux, mécanique de précision, verrerie, horlogerie.
