TRACCIABILITÀ DIRETTA · LASER MOPA 20 W

DataMatrix miniaturizzato su
capsula inox.

Un DataMatrix 2 × 2 mm marcato direttamente sul fondo di una capsula in inox, con un laser MOPA 20 W.

NWS Laser / APPLICAZIONE02

Questa applicazione riguarda la marcatura di un DataMatrix miniaturizzato di 2 × 2 mm sul fondo di una capsula in acciaio inox. Il codice concentra l’informazione in una zona ridotta, direttamente sul componente.

La marcatura è eseguita con una sorgente laser MOPA 20 W. La regolazione della durata dell’impulso e della frequenza consente di adattare l’interazione del laser con la superficie. In questo formato miniaturizzato, il posizionamento della capsula e la definizione dei moduli del codice richiedono particolare attenzione.

Formato del codice
2 × 2 mm
Materiale
Acciaio inossidabile
Sorgente laser
MOPA 20 W
Comprendere la tecnologia MOPA

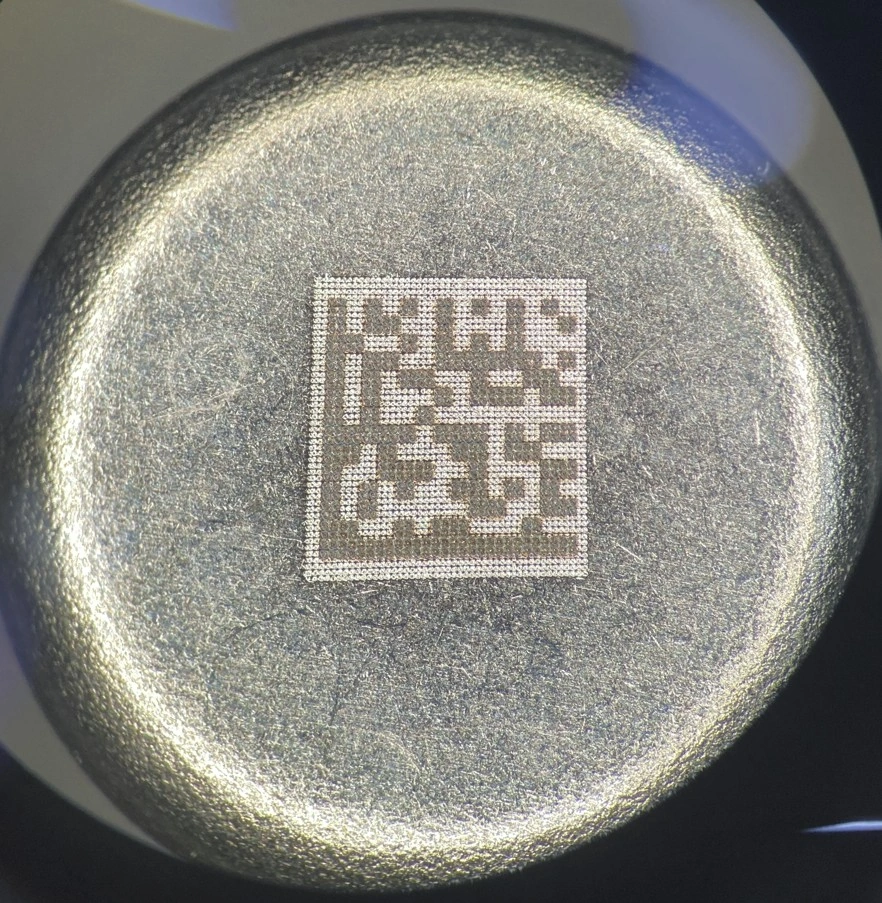

Vista ravvicinata di un DataMatrix 2 × 2 mm marcato con laser MOPA 20 W sul fondo di una capsula in inox
Vista ravvicinata della marcatura sul fondo della capsula. Foto NWS Laser.

UN PICCOLO CODICE, UNA LETTURA DA QUALIFICARE

Due millimetri per lato,
un’applicazione da padroneggiare.

01

Definire il contenuto del codice

Il contenuto da codificare determina il numero di moduli. A formato costante, più moduli ci sono, più ciascuno risulta piccolo. Le informazioni utili e i mezzi di lettura devono essere definiti insieme.

02

Padroneggiare la marcatura

Il posizionamento deve stabilizzare la capsula e presentare il fondo alla corretta distanza di lavoro. I parametri MOPA si aggiustano sulla parte reale, in funzione della finitura dell’inox e del contrasto desiderato.

03

Validare la rilettura

La lettura va verificata con la telecamera o il lettore previsto, il suo illuminazione e il posizionamento reale della parte. Una foto del codice non sostituisce questa validazione in condizioni di produzione.

Documentare la zona scelta sul fondo della capsula

Su una vista quotata o una fotografia annotata, individuate la posizione desiderata del codice rispetto a un elemento identificabile della capsula. Precisate se questa posizione è imposta dalla vostra documentazione di definizione o se resta da discutere. Quale margine intorno al codice occorre prevedere nella vostra applicazione? Questa domanda deve essere esaminata durante lo studio, senza riprendere automaticamente la disposizione visibile in questa pagina.

Indicate inoltre quali superfici possono servire come riferimenti per presentare il pezzo. Le differenze di geometria o di finitura tra le capsule proposte per le prove devono essere segnalate.

Preparare i dati e il file di riferimento

Fornite un esempio esatto della stringa da codificare, accompagnato dal suo significato: quali informazioni sono fisse e quali cambiano da una capsula all’altra? Identificate i separatori, i caratteri particolari e gli eventuali zeri iniziali da conservare. Se sono previsti più contenuti, proponete esempi rappresentativi anziché un solo codice dimostrativo.

Distinguete il file utilizzato per presentare il progetto dal dato che dovrà essere effettivamente riletto. Precisate chi fornisce questo dato e chi ne verifica la corrispondenza dopo la lettura. I formati di lavoro e la modalità di trasmissione restano da concordare con NWS Laser.

Stabilire i criteri di confronto delle prove

Prima delle prove, definite ciò che consentirà di accettare o rifiutare una capsula marcata. Separate la valutazione visiva del fondo, la posizione del codice e la restituzione del contenuto atteso. Per ogni osservazione, indicate il criterio ricercato e la persona responsabile della sua validazione.

Per preparare le domande sulle regolazioni, consultate le indicazioni sulla tecnologia MOPA, quindi annotate i punti specifici del vostro pezzo.

  • Quale scostamento di posizione sarà accettato rispetto al riferimento scelto?
  • Quali aspetti del fondo della capsula dovranno essere esaminati dopo la marcatura?
  • Quali situazioni di lettura dovranno essere provate e quanti pezzi occorrerà esaminare?

Organizzare un dossier identificabile per lo studio

Assegnate un riferimento ai pezzi, alle viste annotate e agli esempi di dati. Indicate la versione scelta e i punti ancora aperti: posizione, contenuto variabile, presentazione al lettore o criteri di accettazione.

Nella vostra richiesta di studio applicativo, distinguete i requisiti obbligatori dalle preferenze. Indicate anche chi potrà rispondere alle domande sulla capsula e sulla lettura del codice.

STUDIO DI APPLICAZIONE

Partiamo dalla tua capsula,
non da un’impostazione teorica.

Mostra il fondo della parte, lo stato di superficie, i dati da codificare e le condizioni di lettura. Il team NWS Laser prepara la prova adatta alla tua applicazione.
