EXPERTISE NWS LASER · INTÉGRATION CONTRÔLÉE

Marquer, capter,
qualifier.

Une fiche d’intégration pour associer une cellule de marquage laser, le captage des émissions et une filtration adaptée aux environnements médical, pharmaceutique et salle propre.

Voir l’architecture
ENVIRONNEMENT CONTRÔLÉISOLASER · CAPTAGE · FILTRATIONMAÎTRISE
DE L’ÉMISSION
01

L’OBJET

Une cellule complète,
pas un équipement isolé.

Dans un environnement médical, pharmaceutique ou contrôlé, le laser, l’enceinte, le captage et l’extracteur forment un même système à qualifier. L’extracteur contribue à la maîtrise des émissions ; il ne remplace ni la sécurité laser, ni le captage au plus près de la pièce, ni la qualification de la zone.

LES TROIS AXES

Concevoir autour
du procédé réel.

Le choix de la source, l’architecture de la cellule et la gestion de l’air se qualifient ensemble sur le matériau, les paramètres de production et les exigences du site.

01

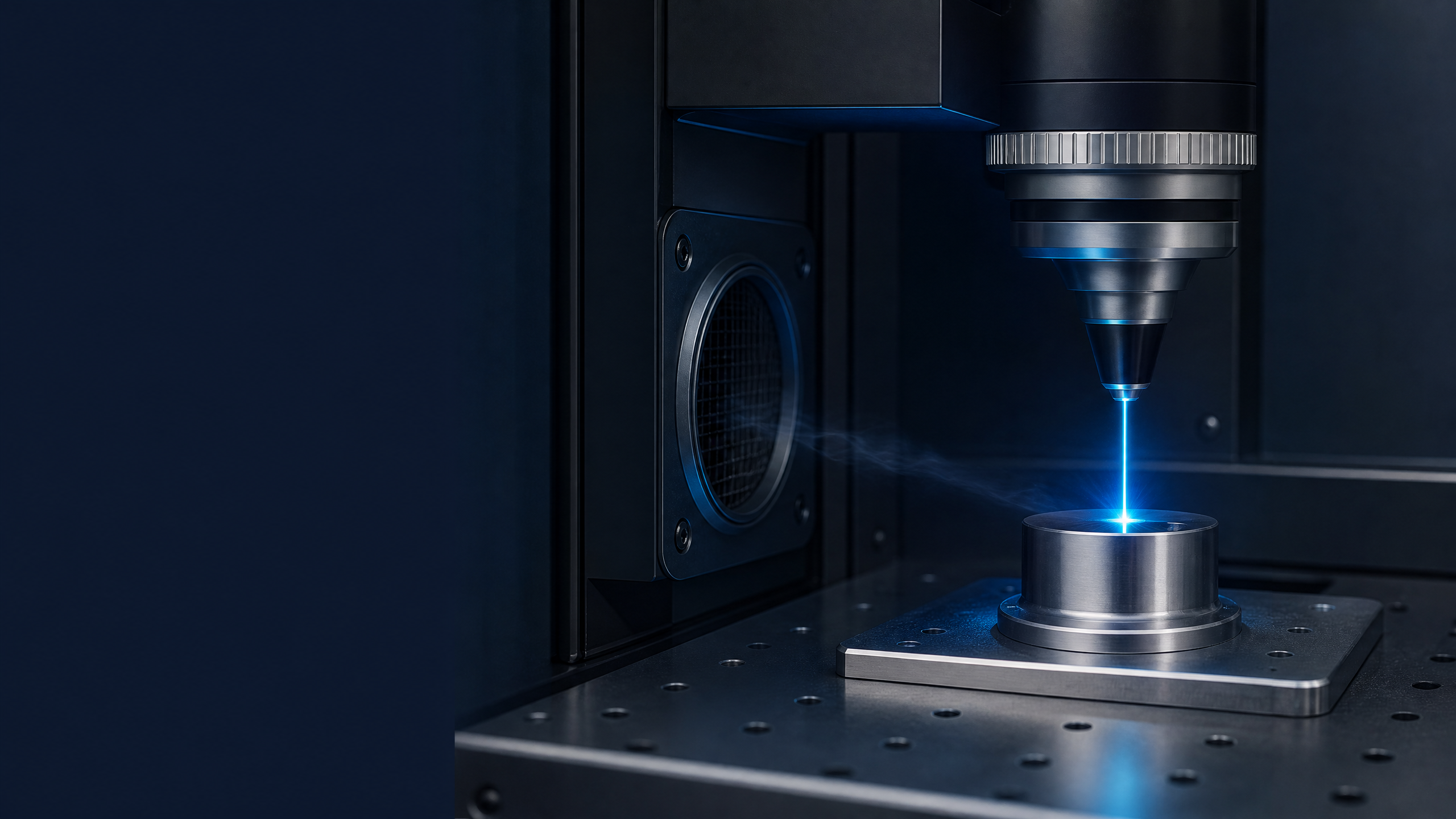

Tête laser marquant une pièce métallique au sein d’une cellule avec bouche de captage

Interaction laser

Le contraste, la profondeur, l’état de surface et les émissions dépendent de la longueur d’onde, du régime d’impulsion, du matériau et des paramètres réellement employés.

02

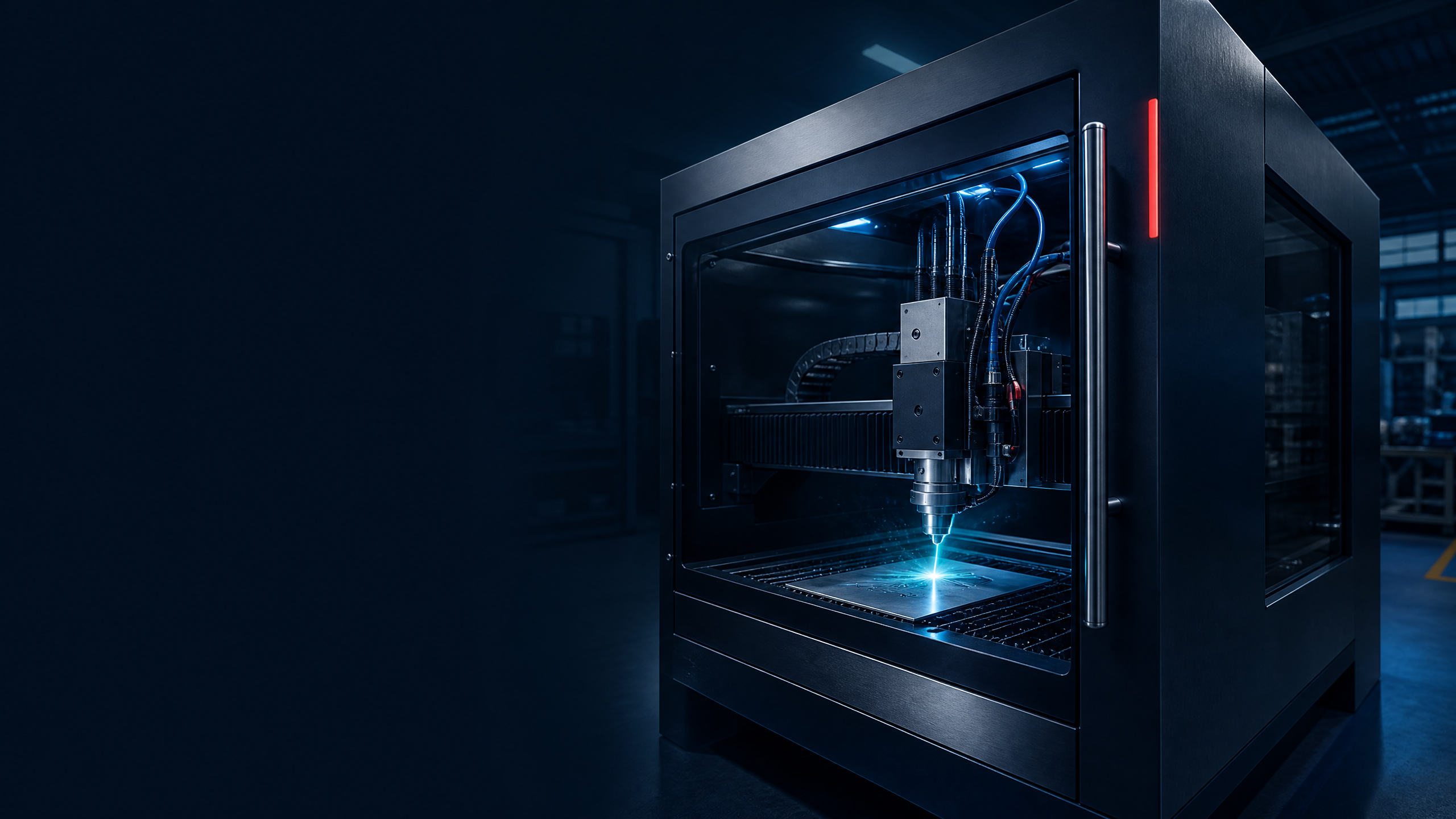

Cellule laser fermée avec accès protégé, fenêtre de contrôle et tête de marquage

Confinement maîtrisé

Une cellule fermée, interverrouillée et maintenable protège l’accès au faisceau tout en offrant un volume cohérent pour le positionnement pièce et la captation.

03

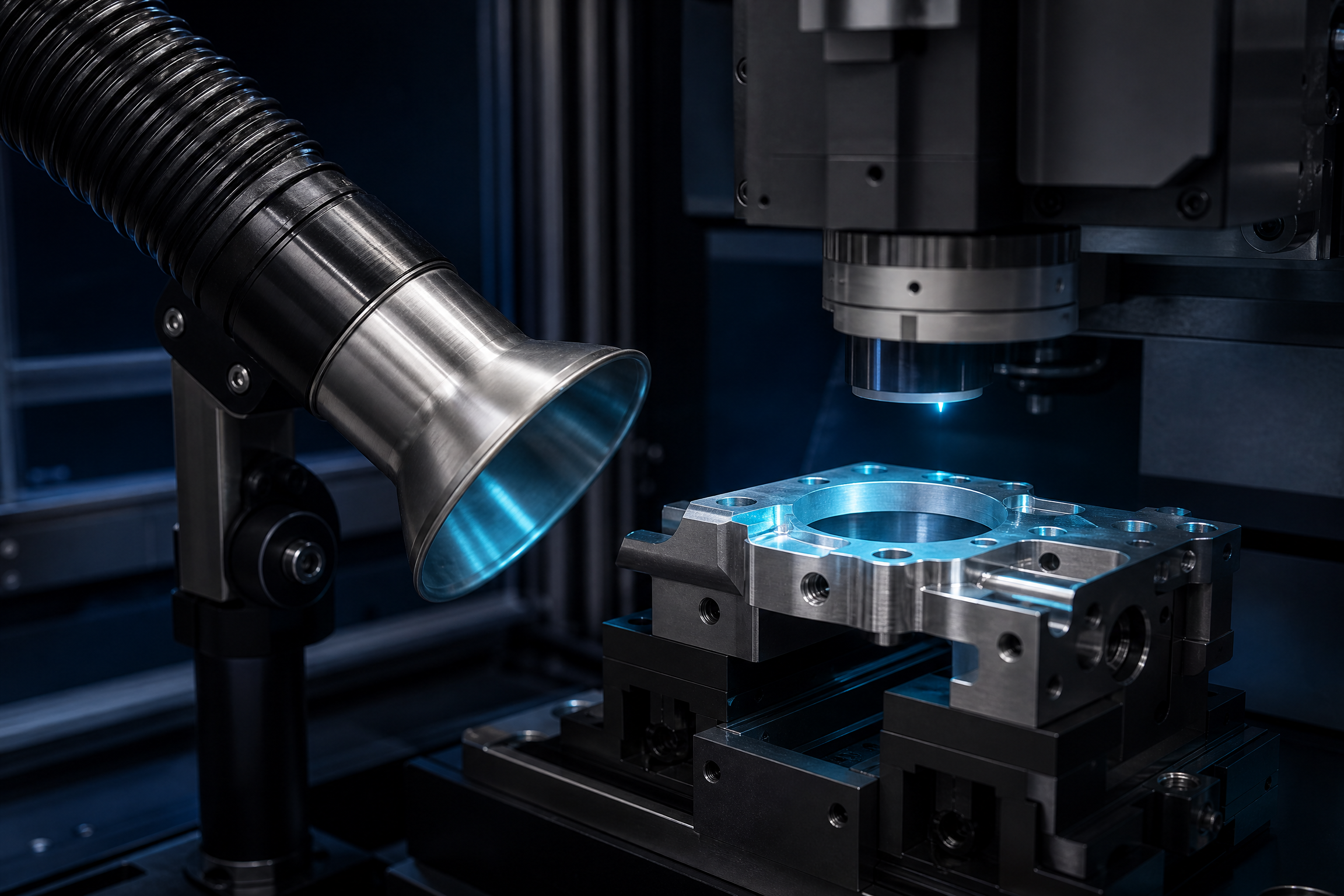

Bouche de captage local positionnée au plus près d’une pièce en cours de marquage laser

Captage à la source

La bouche, le plénum et le réseau se conçoivent au plus près du panache, sans gêner l’optique, le plan focal, la vision ni les flux critiques de la zone.

ARCHITECTURE D’INTÉGRATION

Du faisceau
à l’air rejeté.

Le flux d’intégration ne se résume pas à « connecter un extracteur ». Chaque interface doit être documentée : sécurité, aéraulique, automatismes, maintenance, matériaux et exigences de qualification.

Les décisions de configuration se confirment avec le responsable qualité, l’équipe HSE et, lorsque c’est requis, l’exploitant HVAC du site.

01IK-SERIES

Module laser de classe 4 intégré dans une machine finale sécurisée.

02Cellule fermée

Enceinte, interlocks, pièce, axes et signalisation adaptés au procédé.

03Captage local

Interception du panache au point d’interaction laser-matière.

04AD Oracle Pro OS

Filtration, surveillance d’état et remontée des alertes vers la cellule.

CHOISIR LE PROCÉDÉ

La source se choisit
avec la matière.

Domaine spectralApplications courantesPoint de vigilance en environnement contrôlé
Fibre / Nd:YAG · 1 064 nmMétaux et nombreux polymères ; recuit, coloration, gravure ou ablation.Qualifier les fines métalliques ou polymères, l’échauffement local et l’état de surface.
Vert · 532 nmMarquage fin de métaux, polymères, silicones et matériaux sensibles.Valider le contraste sans dégradation du substrat ni contamination par les produits d’ablation.
UV · 355 / 266 nmPrécision, retrait de couches, polymères, verre ou céramique.La réduction de l’impact thermique n’élimine ni fumées, ni gaz, ni particules.
CO₂ · 10,6 µmPolymères, papier, carton, verre, revêtements et matières organiques.Qualifier les émissions sur la formulation réelle et le risque thermique associé.

Les longueurs d’onde et le choix final s’établissent selon le matériau, le grade, les additifs et les paramètres de production réels.

CELLULE & EXTRACTION

IK-SERIES et
AD Oracle Pro OS.

La gamme IK-SERIES fournit une base laser intégrable ; la cellule finale, ses protections et ses automatismes relèvent du fabricant ou intégrateur qualifié. L’AD Oracle Pro OS est un extracteur autonome associé à une machine ou une cellule déterminée, à distinguer d’une installation centralisée.

VOIR LA GAMME IK-SERIES
SOURCES LASERFibre · UV · CO₂

Choisir la longueur d’onde et le régime d’impulsion selon le matériau, l’effet recherché, les émissions et les exigences de l’environnement contrôlé.

SÉCURITÉClasse 4 à intégrer

La machine finale doit associer enceinte, interlocks, signalisation, accès maintenance et analyse de risques.

SURVEILLANCEPression & durée de vie filtre

État système en temps réel, alertes configurables et stratégie de remontée vers l’automate.

RACCORDEMENTRejet à qualifier

Le caisson réversible et le circuit de gaine se valident selon la stratégie HVAC et le site.

CONFIGURATION SALLE PROPRE

La filtration finale
compte aussi.

La classification ISO 14644-1 porte sur la concentration de particules en suspension. Elle ne qualifie ni la nature chimique ou microbiologique des contaminants, ni la conformité globale de l’installation.

CONFIGURATION STANDARDPréfiltre → HEPA → charbon actif → rejet

Une architecture associant filtration particulaire et traitement chimique selon la configuration standard documentée.

VERSION SALLE PROPREPréfiltre → charbon actif → HEPA final → rejet

Le HEPA final côté rejet retient d’éventuelles fines de charbon avant leur retour dans l’environnement contrôlé et constitue une barrière particulaire finale dans cette configuration dédiée.

Une filtration performante ne suffit pas à déclarer une salle propre conforme. Implantation, flux d’air, matériaux, maintenance et qualification environnementale du site restent déterminants.

QUALIFICATION & RÉCEPTION

Des essais reliés
au risque du site.

La réception se construit avec le client autour d’un pire cas défini : pièce, matériau, cycle, conditions d’émission, sécurité et exigences de l’environnement.

  1. 01
    Documenter l’installation

    Références laser et extracteur, configuration de filtres, raccordements, versions logicielles et repérages.

  2. 02
    Tester les sécurités

    Interlocks, arrêt d’urgence, signalisation, défaut extraction et conditions de remise en service.

  3. 03
    Qualifier la captation

    Observer le panache sur les conditions représentatives et vérifier l’absence de reflux hors zone captée.

  4. 04
    Vérifier produit & environnement

    Contraste, lisibilité, état de surface et contrôles environnementaux prévus par le protocole du site.

MAINTENANCE & TRAÇABILITÉ

La performance se
conserve dans le temps.

Les filtres, gaines et interfaces cellule-extracteur relèvent d’une procédure approuvée. Leur maintenance doit éviter la remise en suspension des poussières, tracer les opérations et déclencher une revue de risques lorsque le matériau, les réglages ou la captation évoluent.

DOSSIER ÉQUIPEMENTConfiguration, emplacement et filtres.
JOURNAL DE MAINTENANCEIntervenant, date, filtres et élimination.
JOURNAL D’ALARMESÉvénement, cause, action et remise en service.
GESTION DES CHANGEMENTSRevue après toute évolution du procédé ou de la matière.

RÉFÉRENCES & LIMITES

Une base de conception
adaptée au site.

Cette fiche constitue une aide à l’intégration. Elle ne vaut ni évaluation de risque chimique complète, ni qualification BPF, ni déclaration de conformité ISO 14644, ni validation de compatibilité matière. Les données constructeur et les exigences du site prévalent.

  1. Donaldson BOFA — AD Oracle Pro OS Connect et fiche technique AD Oracle Pro OS / Connect.
  2. Donaldson BOFA — Filter Technology.
  3. ISO 14644-1 — classification de la propreté de l’air par concentration particulaire.
  4. Commission européenne — EudraLex Volume 4, Annexe 1 des BPF.
  5. INRS — Rayonnement laser.
  6. NWS LASER — Notice IK-Series IKS-MP20.
  7. Information technique BOFA transmise pour ce projet concernant l’inversion charbon actif / HEPA final en configuration salle propre.

ÉTUDE D’INTÉGRATION

Partons de votre cellule,
pas d’un schéma théorique.

Transmettez le matériau et son grade, les paramètres envisagés, la cadence, le plan d’implantation, les exigences de zone et les contraintes de rejet. NWS Laser vous aide à cadrer le laser, le captage et l’extraction adaptés.
