FILM DI SICUREZZA · ABLAZIONE DI STRATO

Ablazione di alluminio
su film olografico.

Rimuovere localmente uno strato di alluminio su un film di sicurezza olografico con un laser MOPA 20 W ad alta energia.

NWS Laser / APPLICAZIONE05

Questa applicazione lavora su un film di sicurezza olografico che include uno strato di alluminio. Il laser effettua l’asportazione localizzata di questo strato, secondo l’area definita per il processo. Si tratta di rimozione di materiale, non di una semplice variazione cromatica.

La sorgente utilizzata è un laser MOPA 20 W ad alta energia. La regolazione degli impulsi e la strategia di scansione sono ottimizzate in funzione dello strato metallico e della struttura del film. La qualità della rimozione e lo stato del supporto devono essere verificati sul campione reale.

Strato da rimuovere
Alluminio
Supporto
Film di sicurezza olografico
Sorgente laser
MOPA 20 W ad alta energia
Comprendere la tecnologia MOPA

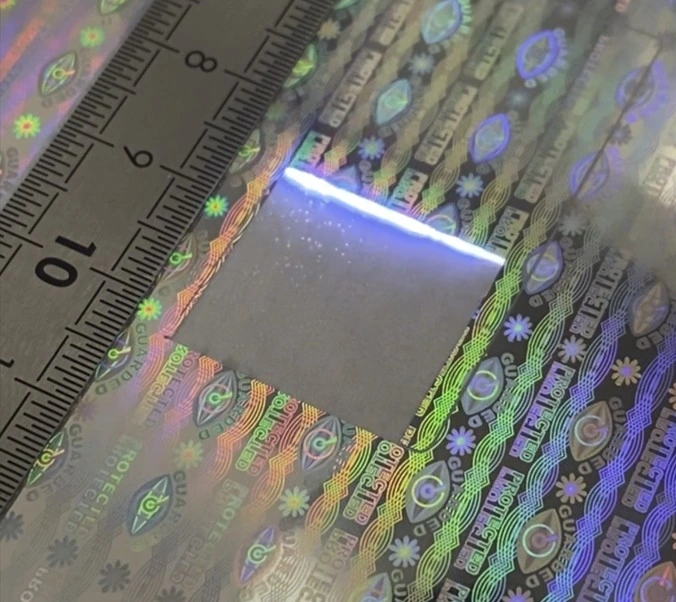

Ablazione laser MOPA 20 W ad alta energia di uno strato di alluminio su film di sicurezza olografico
Vista del film olografico e dell’area trattata mediante ablazione laser. Foto NWS Laser.

RIMUOVERE UNO STRATO, VERIFICARE IL SUPPORTO

Una rimozione localizzata,
un film da qualificare.

01

Definire lo strato e il supporto

La composizione del film, lo strato di alluminio e eventuali strati protettivi guidano le prove. L’area da aprire e i criteri di accettazione devono essere noti prima della messa a punto.

02

Regolare l’ablazione

Il MOPA 20 W ad alta energia consente di modulare gli impulsi per questa applicazione. La scansione e i passaggi si regolano sul film reale. La sola potenza in watt non definisce l’energia di ciascun impulso.

03

Controllare l’area trattata

Il controllo riguarda la rimozione dell’alluminio, i bordi dell’area e lo stato del supporto. Le funzioni richieste del film di sicurezza devono essere verificate dopo il trattamento.

Preparare un tracciato e i relativi riferimenti

Su un disegno o una vista annotata, distinguete le superfici da aprire dalle zone da lasciare intatte. Indicate le dimensioni utili, l’orientamento del motivo e i riferimenti disponibili sul film. Se esistono più versioni del disegno, identificate quella da utilizzare per le prove e specificatene la scala.

Quale tolleranza di posizionamento richiedete rispetto al motivo olografico? Alcuni contorni devono essere esaminati in via prioritaria? Queste informazioni devono essere precisate prima di scegliere il file di lavoro, senza dedurre la precisione ottenibile dalla sola illustrazione presentata in questa pagina.

Identificare i campioni e il loro stato

Associate ogni campione a un riferimento del film e, se questa informazione è disponibile, al relativo lotto. Segnalate le differenze note tra le versioni proposte, invece di raggrupparle sotto un’unica denominazione. Una fotografia annotata può indicare la faccia interessata e il senso di lettura del motivo.

Il film sarà presentato da solo o già integrato in un pezzo? Quali mezzi di tenuta e quali accessi alla zona occorre prendere in considerazione? Descrivete la situazione prevista, quindi concordate durante lo studio le condizioni di presentazione e manipolazione dei campioni.

Definire criteri di accettazione osservabili per le prove

Trasformate le aspettative generali in criteri da discutere su una zona identificata. Per ogni osservazione, specificate il metodo previsto, la persona responsabile della validazione e il riferimento per il confronto. Un campione non trattato può essere proposto come campione di controllo; la sua utilità e le modalità di confronto restano da concordare.

Preparate in particolare le seguenti domande per distinguere una preferenza visiva da un requisito funzionale:

  • Come sarà valutata la rimozione dell’alluminio nella zona aperta e quali scostamenti sarebbero rifiutati?
  • Quali dettagli dei contorni e quali zone adiacenti dovranno essere osservati?
  • Quali funzioni del film olografico dovranno essere valutate, con quale controllo e da quale interlocutore?

Organizzare le informazioni del dossier applicativo

Raccogliete nella vostra richiesta di studio applicativo il riferimento del film, il disegno scelto, le viste annotate e i criteri da discutere. Distinguete i dati confermati dalle informazioni ancora attese dal fornitore o dal vostro team qualità. Indicate anche i punti da cui dipende la vostra decisione di proseguire con le prove.

Per preparare il confronto, le spiegazioni sulla tecnologia MOPA forniscono un contesto al processo presentato. Il catalogo delle macchine costituisce un riferimento generale, senza individuare da solo una configurazione adatta al vostro film. L’eventuale scelta resta da esaminare sulla base del dossier effettivo.

STUDIO DI APPLICAZIONE

Partiamo dal vostro film,
e dallo strato da rimuovere.

Fornite la struttura del film, lo strato metallico, l’area da trattare e le funzioni da preservare. Il team NWS Laser prepara una prova di ablazione sui vostri campioni.
