Procédé de découpe
Étincelles, projections et particules incandescentes générées à la source.
EXPERTISE NWS LASER · PRÉVENTION INCENDIE
Arrêter la braise
avant le filtre.
Découpe, gravure et usinage laser : comprendre comment des particules incandescentes peuvent transformer une chaîne d’extraction en risque de feu, puis choisir les barrières de maîtrise adaptées.
PRÉVENTION · EXTRACTIONFEUCHALEUR · AIR · COMBUSTIBLEBARRIÈRE
AMONT
AMONT
01
LE RISQUE RÉEL
Un extracteur transporte
aussi des braises.
Dans une extraction de fumées de découpe, le flux d’air peut entraîner des particules chaudes vers les gaines, les bacs et les médias filtrants. Le risque ne se limite pas à la machine : il se construit dans toute la chaîne, entre le point de coupe et la filtration finale.
LE TRIANGLE DU FEU
Chaleur, air, combustible :
l’extraction les relie.
Une source d’ignition — étincelle, projection incandescente ou particule qui couve — peut être entraînée par le flux d’extraction. L’air apporte le comburant ; les poussières, huiles, revêtements ou dépôts peuvent former le combustible. La prévention consiste à casser cette chaîne avant le contact avec les zones les plus sensibles.
Le mécanisme est documenté par Lincoln Electric pour les systèmes d’extraction de fumées, et la notion de poussières combustibles est encadrée par l’OSHA et l’INRS. [2] [3] [4]
CHAÎNE DE MAÎTRISE
Du point chaud
au filtre protégé.
Le bon emplacement de la barrière de prévention se situe avant les éléments où des dépôts combustibles et une forte charge filtrante peuvent s’accumuler.
Transport par le flux
L’air, les gaines et la vitesse d’extraction entraînent les particules vers l’unité de filtration.
Zone à protéger
Filtres, dépôts, bac de collecte et dépoussiéreur concentrent les éléments sensibles.
Barrières de maîtrise
Séparation des particules, détection thermique, maintenance et protections adaptées.
Le Spark Arrestor 2 est présenté par Donaldson BOFA comme une barrière de réduction des étincelles et de coupure thermique du flux ; il complète l’analyse de dangers de l’installation, sans la remplacer. [6] [9]
FEU, DÉFLAGRATION, EXPLOSION
Trois niveaux de
criticité à distinguer.
Un feu nécessite un combustible, de l’oxygène et une source d’ignition. La déflagration exige en plus une poussière dispersée dans l’air à une concentration appropriée ; une explosion ajoute le confinement, par exemple dans une gaine ou un dépoussiéreur. [4]
Feu localisé
Une particule chaude rencontre un dépôt ou un média combustible : elle peut créer un point chaud, une combustion lente ou un départ de feu.
Déflagration
Des poussières combustibles dispersées dans l’air deviennent un enjeu distinct : la vitesse de combustion et la pression peuvent alors augmenter rapidement.
Explosion confinée
Lorsque les conditions précédentes sont réunies dans un volume confiné, le risque doit être étudié avec des mesures de prévention et de protection adaptées.

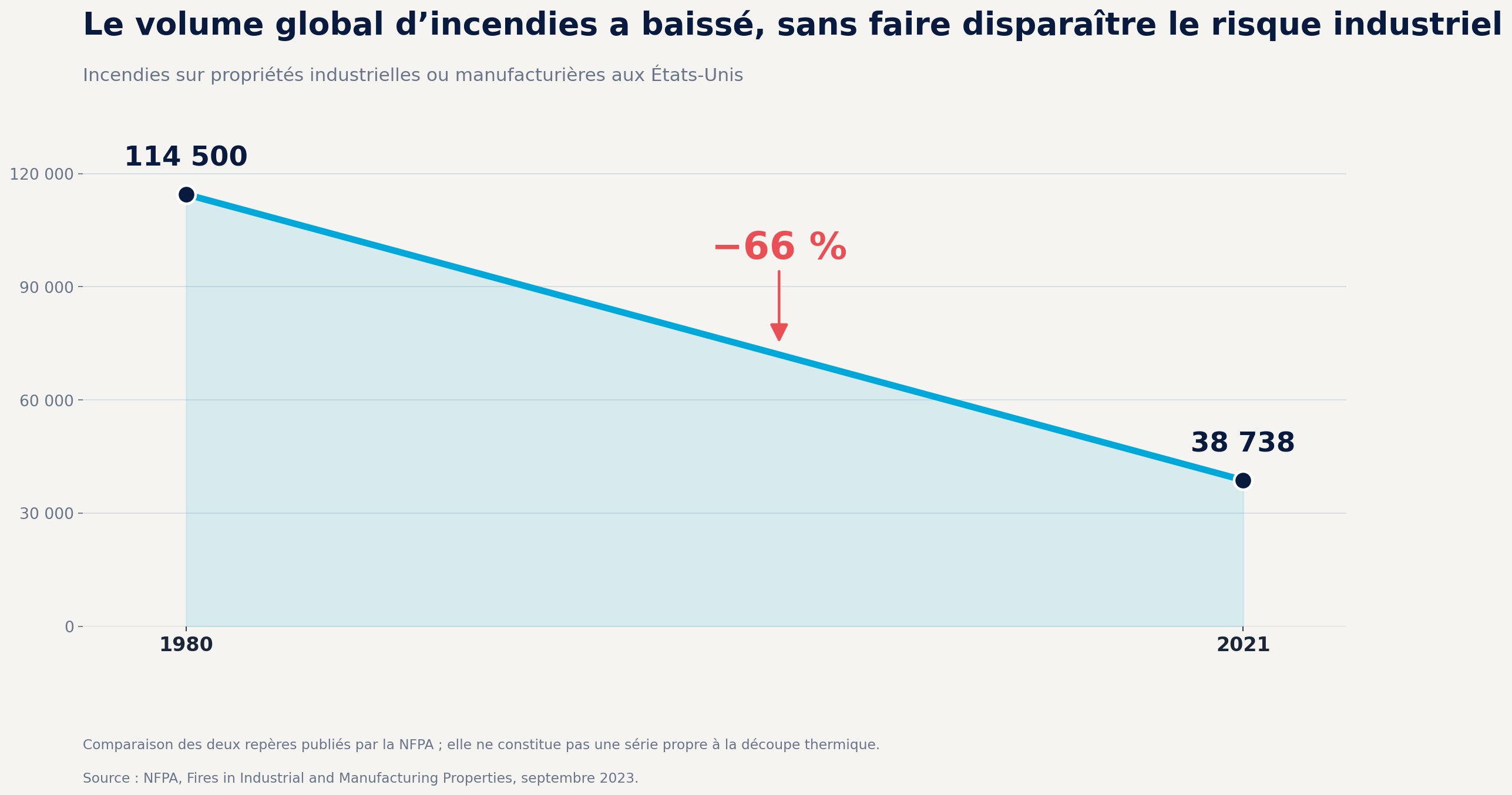

DONNÉES DE CONTEXTE
Les chiffres montrent
un risque industriel durable.

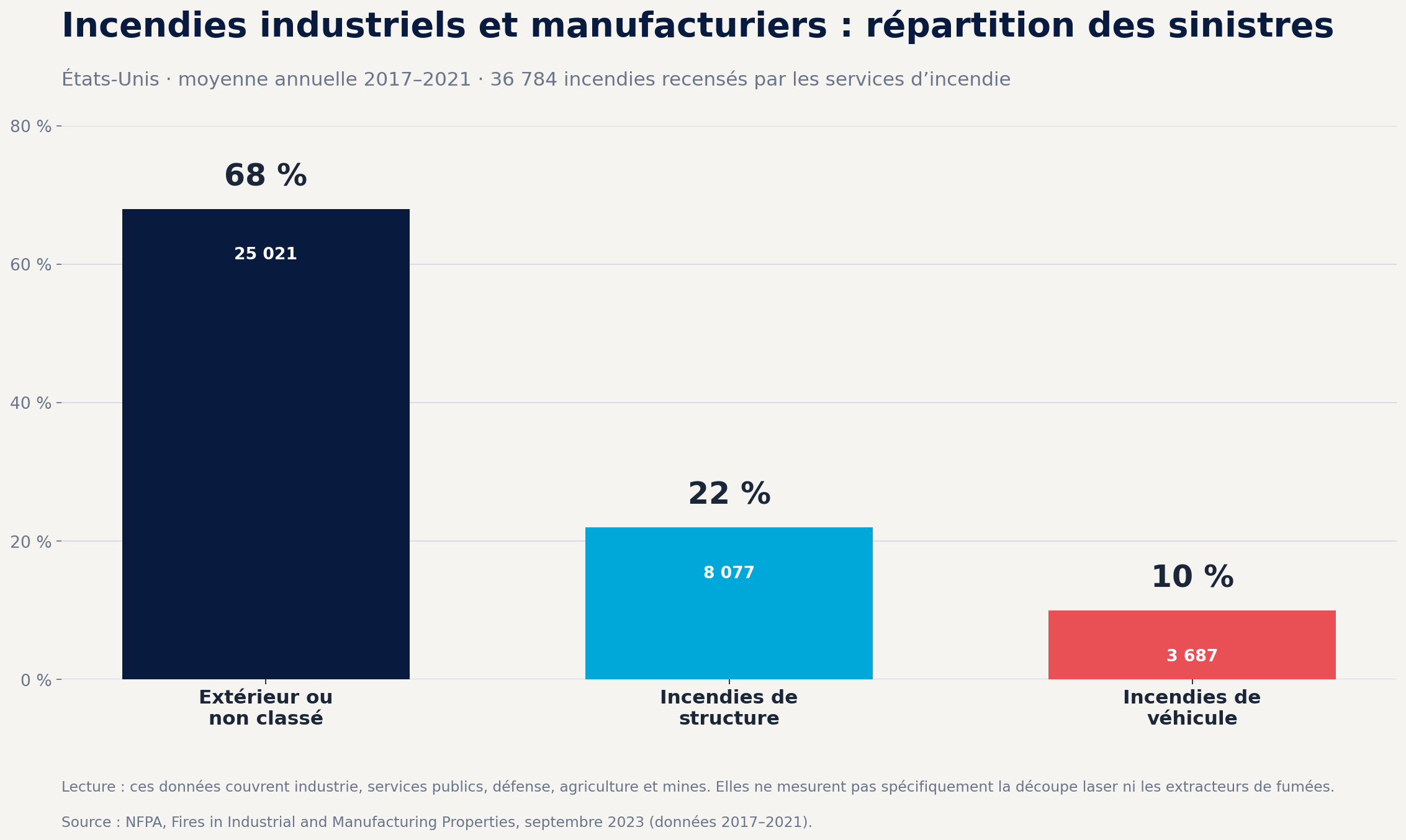

Les statistiques publiques ne permettent pas d’isoler la seule découpe laser ou les seuls extracteurs de fumées. Elles donnent toutefois un ordre de grandeur sur les incendies des sites industriels et manufacturiers. La NFPA estime une moyenne annuelle de 36 784 incendies sur ce périmètre aux États-Unis entre 2017 et 2021. [1]
À ne pas extrapoler comme un taux d’incendie d’atelier : le périmètre inclut aussi les services publics, la défense, l’agriculture et les mines.
SCÉNARIOS À QUALIFIER
Le risque dépend
du procédé réel.
La mention « découpe laser » ne suffit jamais à dimensionner une protection. Matière, revêtement, cadence, puissance, captage, réseau et méthode de collecte doivent être étudiés ensemble.
ScénarioSignal à surveillerPoint de décision
Découpe de métal avec projectionsÉtincelles, scories, particules visiblesPré-séparation, nettoyage du réseau et analyse de poussières collectées.
Pièces grasses ou revêtuesDépôts collants, odeur de chaud, filtre chargéGestion des huiles, contrôle des dépôts et maintenance renforcée.
Poussières métalliques ou finesCharge importante, mélange de matières, poussière sècheAnalyse de dangers, évaluation de combustibilité et protections adaptées.
Réseau ancien ou peu entretenuPerte de débit, résidus dans les gaines, échauffementInspection, nettoyage documenté et vérification des performances.
BARRIÈRE AMONT · DONALDSON BOFA
Spark Arrestor 2 :
ralentir, séparer, alerter.
Le Spark Arrestor 2 est un système de réduction des étincelles destiné aux procédés laser. D’après la documentation Donaldson BOFA, les particules chaudes traversent des plaques d’impact puis se déposent dans un bac de récupération amovible, afin d’éviter leur arrivée dans l’extracteur principal. [6] [9]
La page produit actuelle indique qu’une hausse de température de 10 °C au-dessus de l’ambiante déclenche une alerte et coupe l’alimentation de l’extracteur. Cette fonction doit être considérée comme une barrière complémentaire, à valider dans la logique d’arrêt du procédé et d’intervention de l’atelier. [6]
Codage, marquage, découpe, soudage, usinage et gravure selon le fabricant.
Ralentissement des particules puis dépôt dans un bac de récupération.
Alerte et coupure de l’extraction annoncées par la page produit Donaldson BOFA.
Données de pré-intégration à confirmer selon le réseau et le débit réels.
PRÉVENTION EN PROFONDEUR
Un dispositif utile
n’est jamais seul.
Un pare-étincelles ne remplace pas l’analyse du risque, le choix des matières autorisées, la maintenance, la surveillance opérateur ni les protections incendie ou explosion exigées pour l’installation.
- 01Réduire la source
Stabiliser le procédé, identifier les matériaux et éviter les conditions de coupe générant une charge thermique non maîtrisée.
- 02Intercepter en amont
Séparer les particules incandescentes avant l’extracteur principal et les zones de dépôt sensibles.
- 03Détecter et arrêter
Tester la chaîne alarme–arrêt–information opérateur, et définir les consignes de réaction.
- 04Nettoyer et vérifier
Documenter les inspections des gaines, bacs et filtres ; réduire l’accumulation de combustible.
- 05Protéger l’installation
Définir les mesures de protection complémentaires lorsque l’évaluation de risques les requiert.
FRANCE · UNION EUROPÉENNE · SUISSE
Évaluer avant
de qualifier.
En France et dans l’Union européenne, une analyse du risque d’explosion doit être réalisée lorsqu’une atmosphère explosive est susceptible de se former ; la priorité consiste à empêcher sa formation lorsque cela est possible. En Suisse, la Suva rappelle que des poussières fines peuvent former une atmosphère explosible sans que ce phénomène soit toujours perceptible. [7] [8]
Aucune conclusion ATEX, de conformité incendie ou de compatibilité matière ne peut être tirée du seul équipement d’un Spark Arrestor 2. Elle dépend de l’installation complète, de la matière, de la poussière et du procédé réels.
SOURCES & LIMITES
Une expertise
qui se vérifie.
- [1] NFPA, Fires in Industrial and Manufacturing Properties, septembre 2023.
- [2] Lincoln Electric, Fire Risks in Fume Extraction Systems.
- [3] INRS, Incendie et explosion dans les ateliers du bois.
- [4] OSHA, Technical Manual – Combustible Dusts.
- [5] Donaldson, Laser and Plasma Applications: Selecting a Dust Collection System.
- [6] Donaldson BOFA, Spark Arrestor 2.
- [7] INRS, Explosion sur le lieu de travail. Ce qu’il faut retenir.
- [8] Suva, Protection contre les explosions et les incendies.
- [9] Donaldson BOFA, Spark Arrestor 2 — fiche technique fournie, 2019.
- [10] Donaldson BOFA, Spark Arrestor 2 — cas d’application fourni.
Les caractéristiques et retours d’expérience attribués à Donaldson BOFA dans cette fiche sont des déclarations fabricant. Les données NFPA, OSHA, INRS et Suva sont mobilisées pour le contexte général ; elles ne constituent pas une qualification de sécurité propre à un site.
