Découper et graver le CR39,
jusqu’au DataMatrix.

Une pièce transparente en CR39 découpée et gravée avec un DataMatrix miniature, sur une CUT-X PRO à technologie CO₂ RF.

NWS Laser / APPLICATION11

Cette application réunit la découpe et la gravure d’une pièce en CR39 avec le marquage d’un DataMatrix miniature. Les caractères gravés et le code sont définis selon les informations à inscrire et la zone disponible sur la pièce.

La CUT-X PRO met en œuvre une source CO₂ à excitation radiofréquence, adaptée aux opérations sur les matières non métalliques. Les paramètres de coupe et ceux de gravure se règlent séparément, puis se qualifient sur un échantillon réel de CR39 : vitesse, puissance, focalisation, maintien de la pièce et conditions de lecture du DataMatrix restent à définir par l’essai, sans présumer du rendu optique ni de l’état de bord.

Matière
CR39
Machine
CUT-X PRO
Technologie
CO₂ RF
Découvrir CUT-X PRO
Pièce transparente en CR39 tenue par une pince, avec un DataMatrix miniature et des caractères gravés

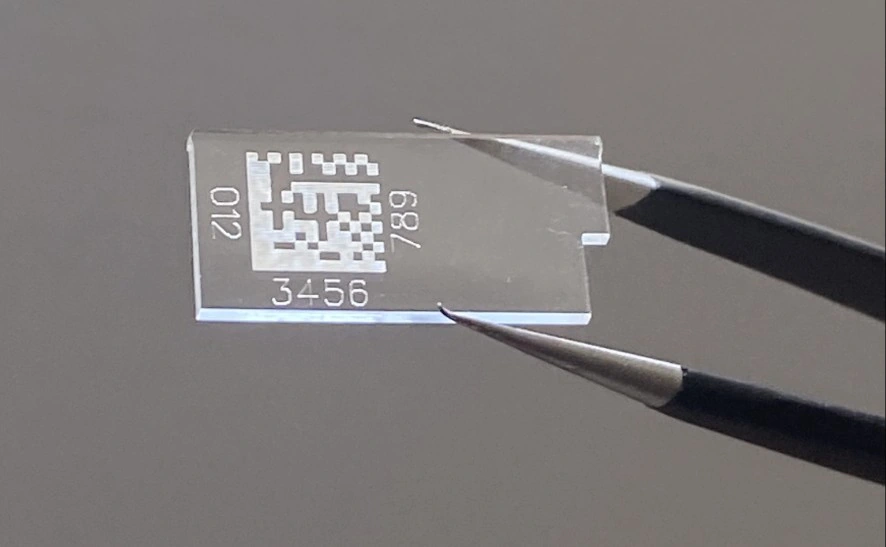

Pièce transparente en CR39 maintenue par une pince, après découpe, gravure et marquage du DataMatrix. Photo client.

DÉCOUPE, GRAVURE ET CODE SUR LA MÊME PIÈCE

Un procédé à régler,
sur l’échantillon réel.

01

Distinguer coupe et gravure

La découpe et la gravure ne mobilisent pas les mêmes réglages. La vitesse, la puissance, la focalisation et le nombre de passages se déterminent séparément selon la géométrie de la pièce et le rendu recherché.

02

Stabiliser la pièce transparente

Un posage adapté limite les mouvements de la pièce sans gêner les zones de coupe et de gravure. Le maintien, la distance de travail et la mise au point se qualifient sur le CR39 réellement utilisé, en contrôlant le résultat après l’essai.

03

Qualifier le DataMatrix

Le contenu du code, sa zone d’implantation et les conditions de relecture doivent être définis ensemble. La lecture se vérifie avec le lecteur et l’éclairage prévus en production ; la photo seule ne constitue pas une validation.

Repérer les zones sur la pièce en CR39

Sur un plan annoté, distinguez le contour à découper, les caractères et l’emplacement envisagé pour le DataMatrix. Identifiez la face concernée et le sens de lecture attendu une fois la pièce dans sa position d’utilisation. Quelles surfaces doivent rester sans inscription ? Quels repères serviront à situer le marquage par rapport au contour final ?

Précisez si l’échantillon fourni correspond à la pièce avant découpe ou à sa géométrie finale. Signalez les différences éventuelles avec la pièce prévue. La CUT-X PRO présentée pour cette application constitue le contexte machine de l’échange, sans préjuger de la validation de votre géométrie.

Distinguer le dessin et les données à encoder

Dans le dossier, identifiez séparément les éléments destinés à la découpe et ceux destinés à la gravure. Indiquez les unités, l’échelle et la version du dessin. Si plusieurs variantes existent, désignez celle à examiner plutôt que de laisser le choix entre des fichiers portant des noms proches.

Pour le DataMatrix, fournissez un exemple exact de la chaîne attendue et précisez les éléments fixes ou variables. Les espaces, séparateurs et zéros initiaux doivent-ils être conservés ? Les caractères visibles reprennent-ils toutes les données du code ou seulement une partie ? Ces choix restent à convenir avant l’essai.

Fixer les critères de contrôle avant les essais

Distinguez l’appréciation visuelle de la gravure, le contrôle du contour et la vérification des données relues. Pour chaque point, indiquez qui décide de l’acceptation et selon quelle méthode. Une observation sans seuil défini doit rester un point à discuter, et non devenir une conformité supposée.

  • Quelles cotes du contour sont prioritaires, et quelles tolérances sont demandées ?
  • Quel aspect des caractères, de la zone gravée et des bords sera jugé acceptable ?
  • Quelle chaîne décodée doit être retrouvée, et dans quelles positions de la pièce faut-il vérifier la lecture ?

Rassembler un dossier cohérent pour l’étude

Associez chaque échantillon à une référence et à la version de fichier correspondante. Joignez une vue annotée lorsque l’orientation ou l’emplacement reste ambigu. Recensez les questions ouvertes et séparez les exigences impératives des préférences de présentation.

L’expertise technique peut être le point d’entrée pour discuter ces arbitrages. Dans votre demande d’étude d’application, nommez la personne habilitée à valider les critères et signalez les informations encore manquantes. Les conditions d’essai et les précautions propres à votre pièce restent à convenir avec NWS Laser.

ÉTUDE D’APPLICATION

Partons de votre pièce en CR39,
pas d’un réglage théorique.

Transmettez la pièce ou un échantillon, la géométrie à découper, les caractères à graver, les données du DataMatrix et les conditions de lecture. L’équipe NWS Laser prépare un essai sur CUT-X PRO avec une technologie CO₂ RF adaptée à votre application.
