SCHWARZE MARKIERUNG · UV‑LASER 5 W

Schwarze Markierung auf
Horlogerie‑Posage.

Texte, Motive und 2D‑Codes schwarz markiert auf einem Horlogerie‑Posage, mit feiner Detailzeichnung und gutem Kontrast.

NWS Laser / ANWENDUNG07

Diese Anwendung beschreibt die schwarze Laserkennzeichnung von Texten, Motiven und 2D‑Codes direkt auf einem Horlogerie‑Posage. Das beobachtete Ergebnis kombiniert feine Markierungslinien mit gutem Kontrast, sodass die Elemente auf dem Posage klar unterscheidbar sind.

Die Markierung erfolgt mit einer UV‑Laserquelle 5 W. Wahl des Lasertyps und Parametrierung werden am realen Posage und am gewünschten Erscheinungsbild ausgerichtet. Die hier beschriebenen Ergebnisse gelten für diesen Anwendungsfall und sind auf jedem Trägermaterial zu überprüfen.

Ergebnis
Schwarze Markierung
Anwendung
Horlogerie
Laserquelle
UV 5 W
UV‑Laser verstehen

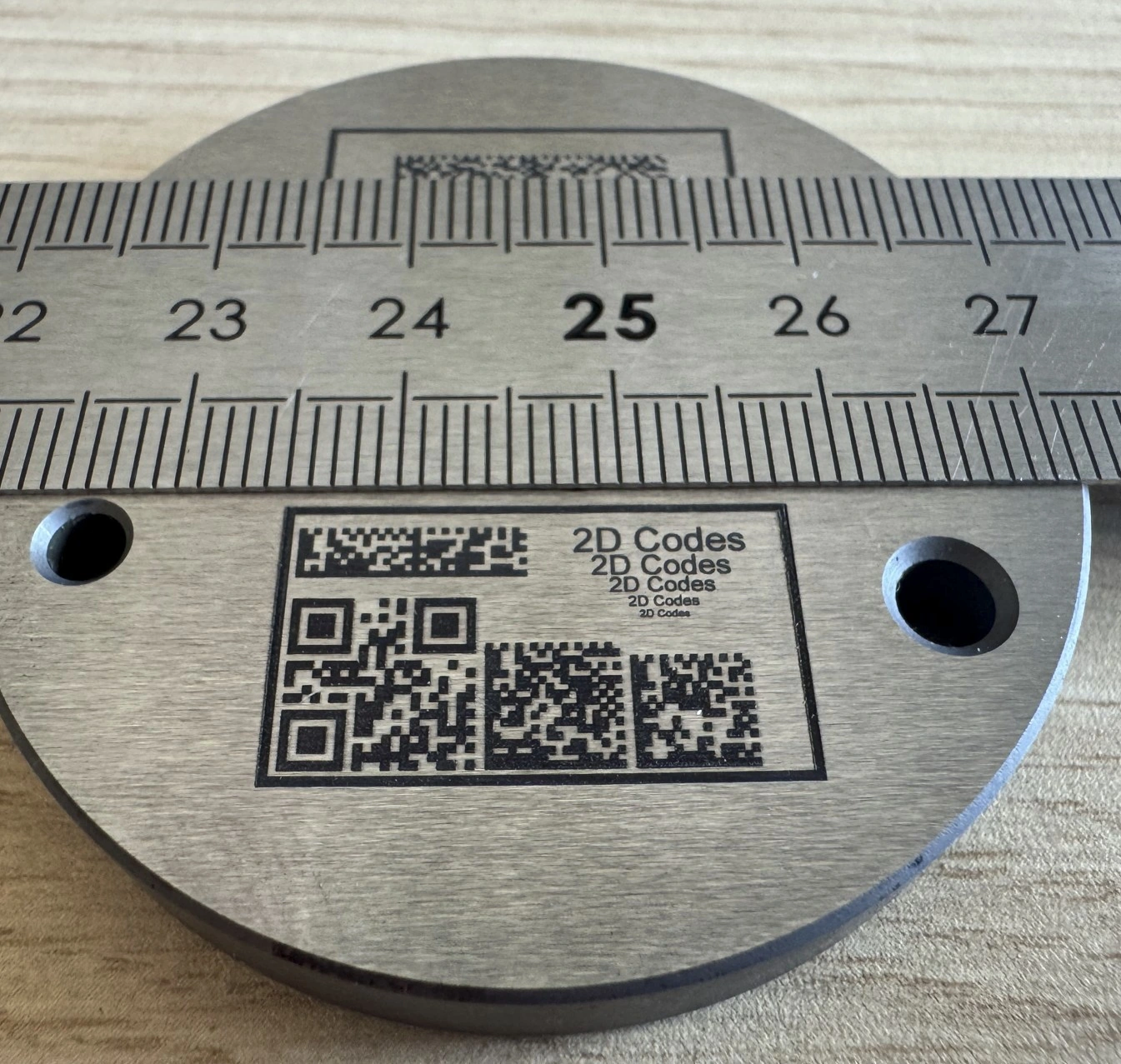

Ansicht eines Horlogerie‑Posage mit Texten, Motiven und 2D‑Codes, schwarz markiert mit UV‑Laser 5 W
Ansicht der schwarzen Markierung auf dem Horlogerie‑Posage. Foto NWS Laser.

FEINHEIT UND KONTRAST AUF POSAGE

Eine schwarze Markierung,
lesbar bis ins Detail.

01

Zu markierende Elemente definieren

Die zu reproduzierenden Texte, Motive und 2D‑Codes sowie ihre Platzierung auf dem Posage müssen festgelegt werden. Diese Definition dient zur Vorbereitung des Versuchs auf das gewünschte Erscheinungsbild, ohne auf andere Anwendungen zu übertragen.

02

Gewünschtes Erscheinungsbild finden

Der UV‑Laser 5 W wird hier eingesetzt, um eine schwarze Markierung mit feiner Ausführung und gutem Kontrast zu erzielen. Das Ergebnis hängt vom realen Posage und den gewählten Parametern für diese Anwendung ab.

03

Am realen Posage validieren

Feinheit, Kontrast und Lesbarkeit sind am betreffenden Horlogerie‑Posage zu prüfen. Ein Versuch bestätigt das Resultat am Träger sowie mit den vorgesehenen Motiven, Texten und 2D‑Codes.

Die Markierung im Verhältnis zu den Funktionsbereichen der Haltevorrichtung positionieren

Kennzeichnen Sie auf einer Ansicht der Haltevorrichtung die betreffende Seite, die Leserichtung und die zur Positionierung der Markierung verwendeten Bezüge. Welche Abstände zu den Rändern oder zu benachbarten Elementen müssen eingehalten werden? Welche Bereiche müssen ausgeschlossen bleiben? Diese Angaben sind entsprechend der Nutzung der Haltevorrichtung zu vereinbaren, ohne allein aus dem fotografierten Beispiel eine Anordnung abzuleiten.

Präzisieren Sie auch, in welcher Konfiguration die Markierung abgelesen wird: Haltevorrichtung allein, Bauteil eingesetzt oder eine andere zu beschreibende Situation. Falls bestimmte Elemente in dieser Konfiguration verdeckt sein könnten, nennen Sie diese und lassen Sie die vorgesehene Position von Ihrem Team freigeben.

Eine eindeutige Markierdatei vorbereiten

Unterscheiden Sie feste Elemente von Informationen, die sich von einer Haltevorrichtung zur nächsten ändern müssen. Stellen Sie für jeden Text den exakten Inhalt, die gewünschten Abmessungen und die Ausrichtung bereit. Kennzeichnen Sie bei einem Motiv die Referenzversion und nennen Sie die Details, deren Erhalt Vorrang hat. Die Möglichkeiten der Wiedergabe sind noch anhand der bereitgestellten Datei zu untersuchen.

Falls ein 2D-Code vorgesehen ist, geben Sie die zu codierenden Daten und das vorgesehene Lesemittel an. Das visuelle Lesen der Texte und das Lesen des Codes sind zwei getrennt festzulegende Prüfungen; das schwarze Erscheinungsbild der Markierung darf nicht als einziges Abnahmekriterium dienen.

Die Beobachtungen und Abnahmekriterien für den Versuch festlegen

Vereinbaren Sie vor den Versuchen die Beobachtungsbedingungen und legen Sie fest, welche Person für die Abnahme des Erscheinungsbilds zuständig ist. Welche Details müssen erkennbar sein, in welchem Maßstab und unter welcher Beleuchtung? Die Informationen zum UV-Laser ergänzen den technischen Hintergrund, ersetzen aber nicht diese für Ihre Haltevorrichtung spezifischen Kriterien.

Erstellen Sie ein Prüfraster mit Grenzwerten oder Referenzen, die für jeden Punkt noch zu präzisieren sind:

  • Position und Ausrichtung der Markierung im Verhältnis zu den ausgewählten Bezugspunkten.
  • Lesen der Schriftzeichen und Erhalt der als wesentlich eingestuften Details.
  • Lesen des 2D-Codes mit den erwarteten Daten, sofern zutreffend.
  • Erscheinungsbild der benachbarten Bereiche und mögliche noch zu vereinbarende Nutzungseinschränkungen.

Die für die Untersuchung der Haltevorrichtung relevanten Informationen zusammenstellen

Ordnen Sie zur Vorbereitung Ihrer Anwendungsuntersuchung die Referenz der Haltevorrichtung, ihren bekannten Oberflächenzustand, eine kommentierte Ansicht, die Markierdatei und die vorgesehenen Kriterien einander zu. Unterscheiden Sie bestätigte Angaben von noch offenen Punkten, insbesondere die Varianten der Haltevorrichtung und ihre Unterschiede.

Wenn das Projekt eine Maschine umfasst, beschreiben Sie auch die Bereitstellung der Haltevorrichtung und die Arbeitsschritte rund um die Markierung. Im Maschinenkatalog lässt sich das Angebot einsehen; die Auswahl einer Konfiguration ist noch zu untersuchen, ohne einem Modell die auf dieser Seite gezeigten Ergebnisse zuzuschreiben.

ANWENDUNGSSTUDIE

Ausgehend von Ihrem Posage,
nicht von einem theoretischen Ergebnis.

Beschreiben Sie Ihr Horlogerie‑Posage, die zu markierenden Elemente und das gewünschte Erscheinungsbild. Das NWS‑Laser‑Team bereitet den passenden Versuch mit einem UV‑Laser 5 W vor.
