UHRDEKORATION · INFRAROT MOPA NANOSEKUNDE LASER

Tiefgravur auf
Uhrteil aus Titan.

Dekorative Gravur mit 500 µm Tiefe auf einem Uhrteil aus Titan, ausgeführt mit einem IK-SERIES Infrarot‑MOPA Nanosekundenlaser.

NWS Laser / ANWENDUNG09

Diese Anwendung beschreibt die Ausführung eines dekorativen Motivs auf einem Uhrteil aus Titan. Die erzielte Gravurtiefe bei diesem Projekt beträgt 500 µm und schafft ein Relief, das in die Geometrie und Oberflächenbeschaffenheit des Teils integriert ist.

Der Materialabtrag erfolgt in aufeinanderfolgenden Durchgängen, um schrittweise die gewünschte Tiefenentwicklung des Motivs zu erreichen. Konturdefinition, Überlappung der Fahrten und Einstellung der Laser‑Material‑Interaktion tragen zur Kontrolle von Relief und Oberfläche bei. Die Parameter werden am konkreten Bauteil und Motiv validiert; diese Tiefe bezieht sich auf diesen Fall und ist nicht allgemein übertragbar.

Tiefe
500 µm
Material
Titan
Laserquelle
Infrarot MOPA Nanosekunde
IK-SERIES entdecken
Tief dekorative Lasergravur auf einem Uhrteil aus Titan

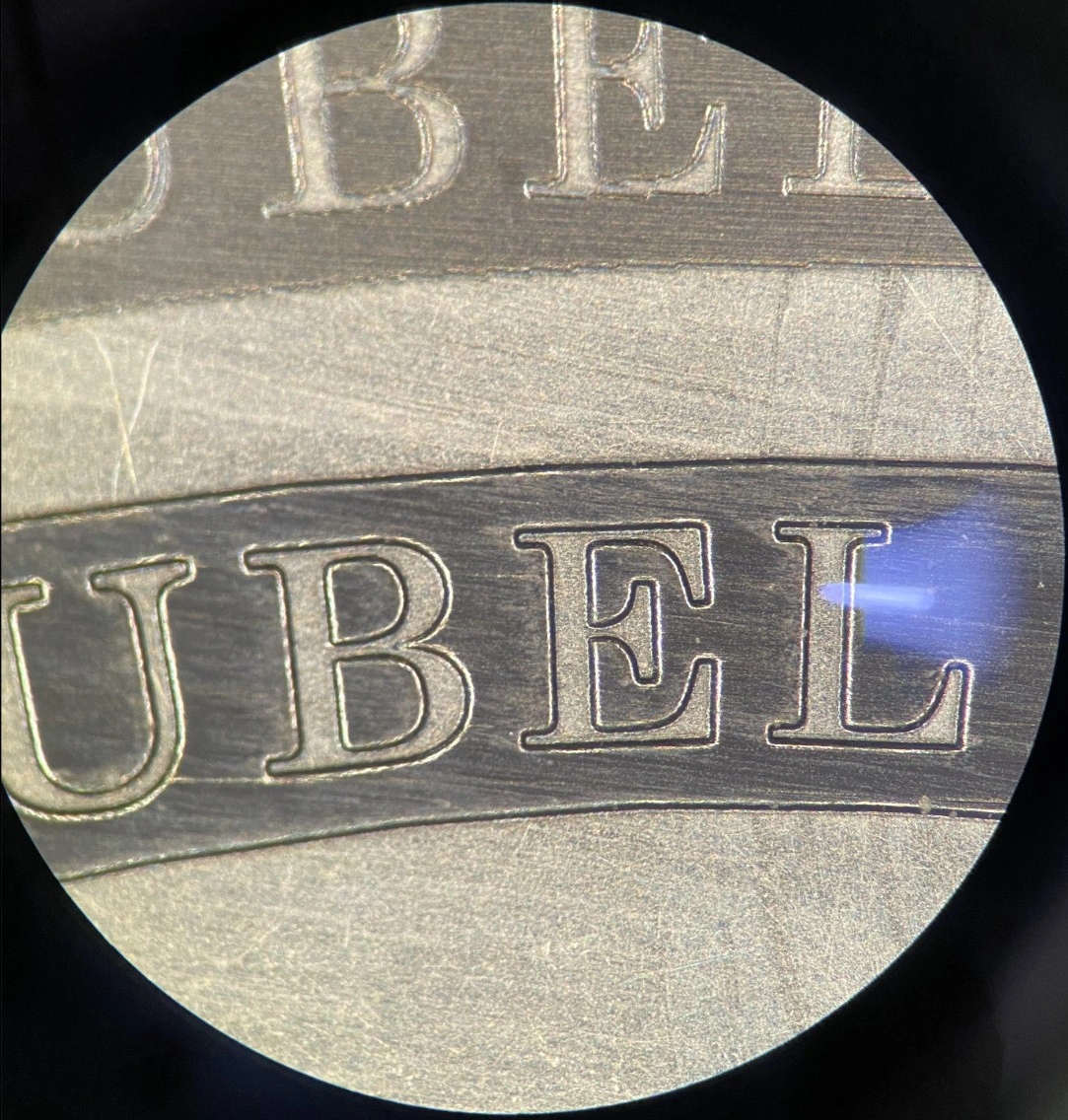

Ansicht der dekorativen Gravur auf dem Uhrteil. Foto NWS Laser.

EIN ZU KONSTRUIERENDES RELIEF

500 µm Tiefe,
ein Motiv zu beherrschen.

01

Motiv festlegen

Die Geometrie des Dekors bestimmt Strichbreiten, zu entfernende Bereiche und die Reihenfolge der Durchgänge. Die Konstruktion muss Form des Bauteils und gewünschtes Relief berücksichtigen.

02

Tiefe aufbauen

Der Laser trägt das Material schrittweise durch mehrere Durchgänge ab. Überlappung und Fahrreihenfolge werden angepasst, um die bei diesem Projekt angestrebten 500 µm Tiefe zu erzielen.

03

Relief und Oberfläche kontrollieren

Einstellungen werden am realen Motiv verifiziert, um Detailauflösung und die gewünschte Oberflächenqualität zu erhalten. Das Ergebnis hängt von Titan, Bauteilgeometrie und den gewählten Parametern ab.

Den dekorativen Bereich am Uhrenbauteil kennzeichnen

Grenzen Sie auf einer kommentierten Ansicht des Bauteils das Dekor ab und geben Sie seine Ausrichtung im Verhältnis zu den Bezugspunkten der Zeichnung an. Kennzeichnen Sie die zu erhaltenden benachbarten Flächen und die Funktionsbereiche, deren Anforderungen während der Anwendungsuntersuchung geprüft werden müssen. Welche Abstände zu den Rändern und welche Positionierungsgrenzen sind zu vereinbaren?

Geben Sie außerdem an, in welchem Fertigungsschritt die Gravur vorgesehen ist. Hat das für die Versuche vorgeschlagene Bauteil denselben Oberflächenzustand wie das für die Produktion vorgesehene Bauteil? Falls eine spätere Oberflächenbearbeitung geplant ist, beschreiben Sie diese als zu berücksichtigenden Punkt, ohne das endgültige Ergebnis vorauszusetzen.

Die Motivdatei und ihre Referenzversion bestimmen

Unterscheiden Sie die Zeichnung zur Positionierung des Dekors von der Datei, die das Motiv selbst beschreibt. Geben Sie Maßstab, Einheiten, ausgewählte Version und vorrangige Details an. Eine Abbildung zur Veranschaulichung der Gestaltungsidee darf die Grenzen der zu gravierenden Bereiche nicht offenlassen: Präzisieren Sie, was vertieft werden und was erhaben bleiben soll.

Wenn mehrere Varianten vorgesehen sind, benennen Sie diese und geben Sie an, welche zuerst untersucht werden soll. Können die Details nach den Versuchen angepasst werden, oder ist die Zeichnung festgelegt? Ziehen Sie das Datenblatt der IK-SERIES heran, um die zur vorgestellten Anwendung gehörende Maschine einzuordnen, ohne daraus eine Konfiguration für Ihr eigenes Bauteil abzuleiten.

Die Beobachtungen und Abnahmekriterien vereinbaren

Trennen Sie vor den Versuchen ästhetische Erwartungen von messbaren Anforderungen. Ein Referenzfoto kann das gewünschte Erscheinungsbild veranschaulichen, doch die Beobachtungsbedingungen und Prüfpunkte müssen noch festgelegt werden. Die technische Fachberatung bietet eine erste Anlaufstelle, um den Rahmen dieser Fragen abzustecken.

  • Welche Einzelheiten des Dekors werden vorrangig untersucht: Konturen, gravierte Grundflächen oder Übergänge des Reliefs?
  • Welche Zieltiefe und welche Toleranz werden festgelegt, und in welchen Bereichen müssen sie überprüft werden?
  • Welches Erscheinungsbild wird akzeptiert, unter welcher Beleuchtung und mit welchem noch zu vereinbarenden Beobachtungsmittel?
  • Wer gibt die Positionierung des Motivs und seine ästhetische Integration in das Uhrenbauteil frei?

Eindeutig gekennzeichnete Versuchsunterlagen vorbereiten

Stellen Sie die Referenzen der Zeichnung, des Motivs und des vorgeschlagenen Bauteils zusammen. Geben Sie noch fehlende Informationen an, insbesondere die Titansorte oder den Oberflächenzustand, sofern diese nicht dokumentiert sind. Präzisieren Sie, ob das verfügbare Bauteil repräsentativ ist oder Unterschiede aufweist, die besprochen werden müssen.

Unterscheiden Sie in Ihrer Anfrage zur Anwendungsuntersuchung unverzichtbare Anforderungen von ästhetischen Wünschen. Ergänzen Sie die offenen Fragen und benennen Sie die Person, die befugt ist, über eine Änderung des Dekors zu entscheiden.

ANWENDUNGSSTUDIE

Ausgehend von Ihrem Motiv,
nicht von einer theoretischen Tiefe.

Beschreiben Sie das Bauteil, das Dekormotiv, die gewünschte Tiefe und die angestrebte Oberfläche. Das NWS Laser Team prüft den Materialabtrag und die erforderlichen Versuche für Ihre Anwendung.
