تتبّع مباشر · ليزر UV 5 W

مايكرو-DataMatrix على
قفص محامل مركب.

مايكرو-DataMatrix بحجم 0.4 × 0.4 مم موسوم مباشرة على قفص محامل كروية مصغّر من مادة مركبة، باستخدام ليزر UV 5 W.

NWS Laser / تطبيق06

يتضمن هذا التطبيق وسم مايكرو-DataMatrix بحجم 0.4 × 0.4 مم على قفص محامل كروية مصغّر مصنوع من مادة مركبة. يركّز الرمز المعلومات في مساحة صغيرة ومباشرة على القطعة.

تم تنفيذ الوسم بمصدر ليزر UV 5 W. بالنظر إلى هذا الحجم المصغر وشكل القفص، فإن تثبيت القطعة وتعريف وحدات الرمز يتطلبان عناية خاصة. يجب تأهيل المعايير على المادة المركبة الفعلية.

حجم الشيفرة
0.4 × 0.4 مم
المادة
مركب
مصدر الليزر
UV 5 W
اكتشف ليزر UV

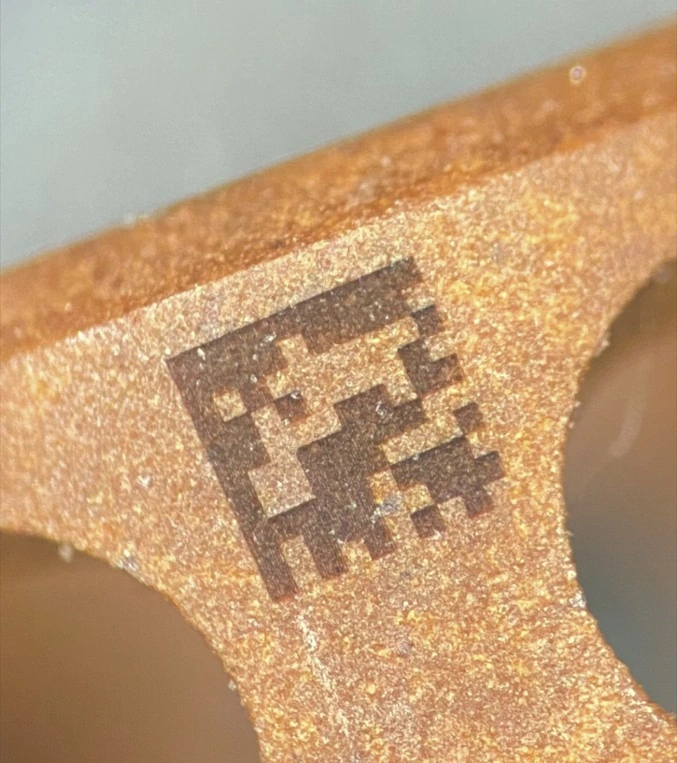

صورة مقرّبة لمايكرو-DataMatrix بحجم 0.4 × 0.4 مم موسوم بالليزر UV 5 W على قفص محامل كروية مصغّر مصنوع من مادة مركبة
صورة مقرّبة للوسم على قفص المحامل المصغّر. تصوير NWS Laser.

رمز صغير للغاية، تطبيق يحتاج تأهيل

0.4 مليمتر لكل ضلع،
تطبيق يجب إتقانه.

01

تحديد محتوى الشيفرة

المحتوى المراد ترميزه يحدد عدد الوحدات. عند ثبات الحجم، كلما زاد عدد الوحدات صغر كل وحدة. يجب تحديد المعلومات المفيدة ووسائل القراءة معاً.

02

إتقان عملية الوسم

يجب أن يثبّت جهاز الوضعية القفص ويعرض منطقة الوسم بشكل متكرر وموثوق. تُضبط معلمات ليزر UV على المادة المركبة الفعلية وسطحها والتباين المطلوب.

03

التحقق من قابلية القراءة

يجب التحقق من إمكانية القراءة باستخدام الكاميرا أو القارئ المخصص، مع مراعاة الإضاءة ووضعية القفص الفعلية. صورة للرمز لا تغني عن التحقق في ظروف الإنتاج.

تحديد المنطقة على قفص المحمل وفي الملف

على منظر لقفص المحمل، حددوا الوجه المقترح وعلامة مرجعية تتيح التعرف على اتجاهه. وميزوا بين المنطقة المقترحة والأسطح التي تفرض وظيفتها متطلبات خاصة. ما المناطق التي يجب أن تبقى مستبعدة من الوسم؟ يجب الاتفاق أثناء الدراسة على المسافات التي ينبغي مراعاتها وعلى القيود المحتملة.

وضحوا المرحلة التي سيجرى فيها وسم قفص المحمل ثم إعادة قراءته: عندما يكون قطعة منفردة، أم بعد دمجه في المحمل. هل ستبقى المنطقة قابلة للوصول إليها في هاتين المرحلتين؟ يتيح منظر عام ومنظر مقرب، مع علامات مرجعية، عرض هذه المسألة من دون افتراض أن التهيئة الموضحة تلائم قطعتكم.

تقديم مثال للبيانات والنتيجة المتوقعة عند قراءتها

أعدوا سلسلة محارف تمثل المعرف المطلوب ترميزه، وأرفقوا بها النتيجة المتوقعة عند القراءة. وإذا كانت بعض البيانات تتغير من قفص محمل إلى آخر، فميزوا الحقول الثابتة عن الحقول المتغيرة، وحددوا الأطوال المزمع استخدامها. ما المحارف أو الفواصل أو الأصفار الموجودة في البداية التي يجب الحفاظ عليها؟ ينبغي التحقق من هذه التفاصيل عند تبادل البيانات.

حددوا أيضا مصدر المعلومات: ملف معد مسبقا، أو إدخال للبيانات، أو نظام آخر ينبغي توضيحه. من يقدم القيمة، ومن يتحقق من ربطها بقفص المحمل الصحيح؟ يجب أن يميز الملف بين قراءة الرمز والتحقق من المعرف المتوقع فعليا.

تحديد الملاحظات ومعايير القبول

قبل التجارب، اتفقوا على العناصر التي يجب تسجيلها لكل قفص محمل: مرجع القطعة، والبيانات المرمزة، والمنطقة المعتمدة، وتهيئة القراءة. ويساعد هذا التنظيم على مقارنة الملاحظات من دون الخلط بين عدة نسخ مختلفة. ويمكن للنقاط التي تتناولها الخبرة في ليزر UV أن تسهم في إعداد الأسئلة المطروحة، من دون نقل إعداد تشغيل من تطبيق إلى آخر.

  • ما الانحراف في موضع الرمز الذي يمكن قبوله بالنسبة إلى العلامة المرجعية المختارة؟
  • ما الملاحظات المتعلقة بالسطح وما المتطلبات الوظيفية التي يجب فحصها؟
  • ما أوضاع القراءة التي ينبغي اختبارها، ووفق أي قاعدة سيقبل قفص المحمل أو يرفض؟

جمع المعلومات الناقصة قبل الدراسة

للتحضير لدراسة هذا التطبيق، اجمعوا مرجع المادة المركبة، والمناظر التي تتضمن علامات مرجعية، ومثال البيانات، والمعايير التي ما زالت بحاجة إلى نقاش. واذكروا المعلومات غير المتاحة بدلا من استبدالها بفرضيات. وإذا كان المشروع يتعلق بمعدة، فإن الرجوع إلى كتالوج الآلات يوفر سياقا للنقاش، وليس اختيارا مثبتا لهذا القفص.

دراسة تطبيقية

لننطلق من قفصكم،
وليس من إعداد نظري.

زوّدونا بالقطعة والمادة المركبة والبيانات المطلوب ترميزها وظروف القراءة. فريق NWS Laser يعد الاختبار المناسب لتطبيقكم.
